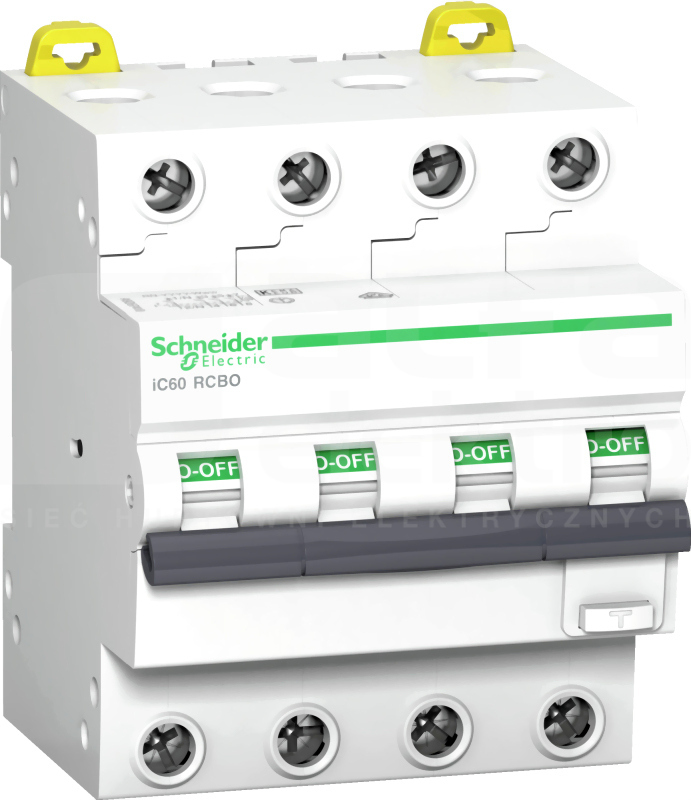

This Acti 9 iC60 RCBO is a modular and reliable residual current breaker with overcurrent protection (RCBO). It is a 4P RCBO with 4 protected poles, rated current is 10A, and operating voltage is 380VAC to 415VAC. Breaking capacity at 280VAC to 415VAC is 6kA according to EN/IEC 61009-2-1 and EN/IEC 60947-2. Electrical endurance goes up to 10000 cycles, and mechanical endurance goes up to 20000 cycles. The degree of protection is IP20 and IP40 in an enclosure. It is DIN rail mountable. Device location in system is outgoer, and the earth leakage protection class is type A. This product is compliant with EN/IEC 60947-2 and EN/IEC 61009-2-1
Dane techniczne
Głębokość wbudowania
45 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
1
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
2
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
4
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
