Micrologic 4.2AB, 4P3D, 250A, do NSX250 Zabezpieczenie elektroniczneSCHNEIDER ELECTRIC

files/fotob/1397730.jpg.

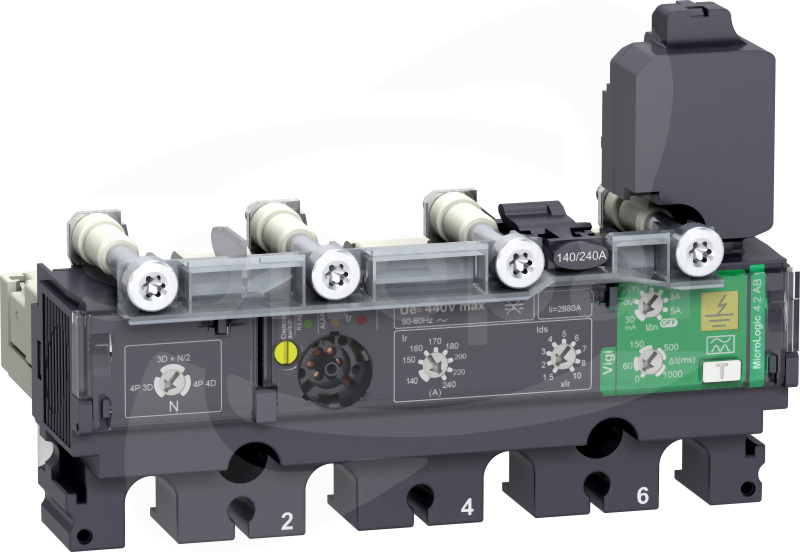

Micrologic 4.2AB, 4P3D, 250A, do NSX250 Zabezpieczenie elektroniczne
Porównaj
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
COMPACT NSX, NEW GENERATION
Nr Katalogowy:
C2544B250
Kod EAN:
3606481994066
Symbol Sonepar:
P10143388
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Konfigurator produktu
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

Dane techniczne

Głębokość
90.3 mm
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
139.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
2880 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
2880 A
Wysokość
96.9 mm
Zakres nastawy wyzwalacza przeciążeniowego
140 - 240 A
Znamionowe napięcie sterowania Us dla AC 50 Hz
440 - 440 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
440 - 440 V
Znamionowy prąd ciągły Iu
250 A
Znamionowy prąd załączania
250 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia
2880 - 2880 A
Ustawienie bieżące: opóźnione zwolnienie zwarcia
210 - 2400 A
Rodzaj napięcia sterowania
AC
Rodzaj napięcia zasilania
AC
Rodzaj ochrony silnika
Wyzwalacz elektroniczny
Rodzaj wyzwalacza zwarciowego
Zwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi
Nie
Wymagane zewnętrzne źródło zasilania
Nie

Pliki do pobrania

Deklaracja REACH
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
