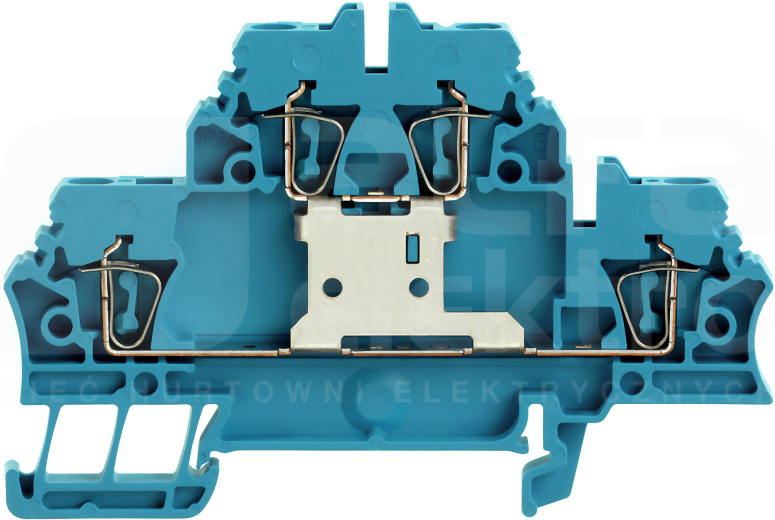

Blok zaciskowy z wieloma poziomami służący w celu podłączenia lub połączenia przewodników ze stałym bezpiecznym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Kompaktowa konstrukcja
Dane techniczne
Długość
79.5 mm
Głębokość
53 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.05 - 2.5 mm²
Prąd znamionowy In
20 A
Szerokość
5.1 mm
Szerokość / rozmiar rastra
5.1 mm
Wysokość
79.5 mm
Wysokość przy najniższym sposobie montażu
53 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Niebieski
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Do instalacji
Miedź
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Klasa palności materiału izolacyjnego zgodnie z UL94

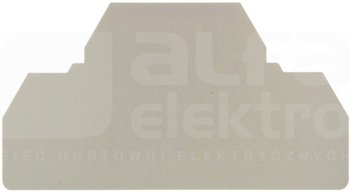

Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94

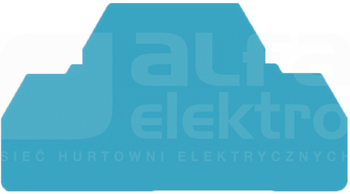

Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94

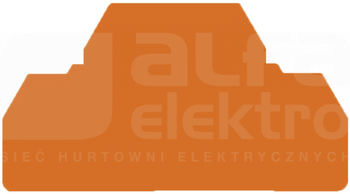

Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Pomarańczowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
55 mm
Głębokość
40 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
55 mm
Wysokość przy najniższym sposobie montażu
40 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
