Obudowa zamknięta, Podstawa obudowy, z nóżką zatrzaskową, bez szczeliny wentylacyjnej, szerokość: 22,5 mm, wysokość: 75 mm, kolor: szary (podobne RAL 7040), połączenie poprzeczne: bez złącza magistrali, ilość biegunów - łącznik poprzeczny: nie dotyczy
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: FKCT...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

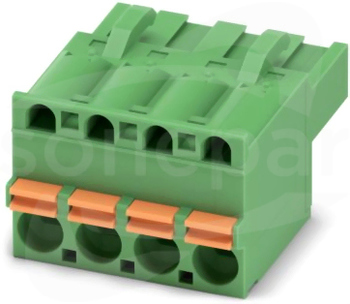

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: FKCT...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba rzędów: 1, liczba pinów na rząd: 4, rodzina produktów: MKKDSH 3, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby:...
Dane techniczne
Długość pinów
5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
4
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1.5 mm²
Prąd znamionowy In
24 A
Wysokość
36.5 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.3 mm
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba potencjałów: 2, liczba rzędów: 1, liczba pinów na rząd: 2, rodzina produktów: MKKDSH 3, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową...
Dane techniczne
Długość pinów
5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
2
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1.5 mm²
Prąd znamionowy In
24 A
Wysokość
36.5 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.3 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba potencjałów: 3, liczba rzędów: 1, liczba pinów na rząd: 3, rodzina produktów: MKKDSH 3, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową...
Dane techniczne
Długość pinów
5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
3
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1.5 mm²
Prąd znamionowy In
24 A
Wysokość
36.5 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.3 mm
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

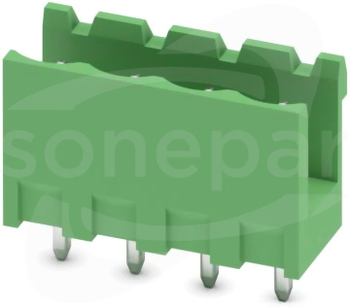

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBO 2,5/..-GL...
Dane techniczne
Długość pinów
3.2 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Prąd znamionowy In
8 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.3 mm
Sposób mocowania
Inne
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Zielony
Typ ochronnika przepięciowego
III
Rodzaj banderolowania
Karton (do SMD)
Materiał pokrycia styków
Inne
Kąt płytka drukowana / wtyk
Inne
Rodzaj opakowania
Karton
Klasa palności materiału izolacyjnego zgodna z UL94
Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBO 2,5/..-GR...
Dane techniczne
Długość pinów
3.2 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Prąd znamionowy In
8 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.3 mm
Sposób mocowania
Inne
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Zielony
Typ ochronnika przepięciowego
III
Rodzaj banderolowania
Karton (do SMD)
Materiał pokrycia styków
Inne
Kąt płytka drukowana / wtyk
Inne
Rodzaj opakowania
Karton
Klasa palności materiału izolacyjnego zgodna z UL94
Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBV 2,5/..-G...
Dane techniczne
Długość pinów
3.9 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Inne
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Zielony
Typ ochronnika przepięciowego
III
Rodzaj banderolowania
Karton (do SMD)
Materiał pokrycia styków
Inne
Kąt płytka drukowana / wtyk
Inne
Rodzaj opakowania
Karton
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MVSTBW...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

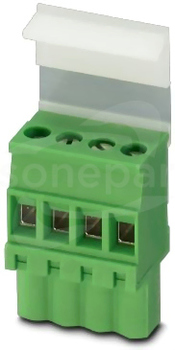

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MVSTBW...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MVSTBW...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
