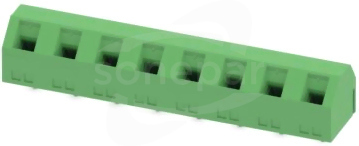

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 16 A, napięcie znamionowe (III/2): 630 V, przekrój znamionowy: 1,5 mm², liczba potencjałów: 8, liczba rzędów: 1, liczba pinów na rząd: 8, rodzina produktów: GSMKDSN 1,5, raster: 7,62 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 45 °, kolor: zielony, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 3,5 mm, liczba pinów lutowniczych na każdy potencjał: 1, rodzaj opakowania: zapakowany w karton. Produkt można łączyć rzędowo do różnej liczby biegunów!
Dane techniczne
Długość pinów
3.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
8
Napięcie znamionowe
630 V
Odstępy między złączami
7.62 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.75 mm²
Prąd znamionowy In
16 A
Wysokość
14.5 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
6 kV
Średnica wtyku połączeniowego
1.3 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
