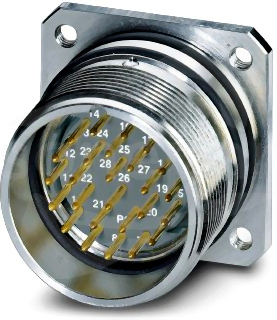

Złącze wtykowe urządzeń ścianki tylnej, prosta, Blokada śrubowa, M27, liczba biegunów: 26, sposób połączenia styku: Pin, oring radialny, ekranowany: tak, liczba biegunów: 26, rodzaj przyłącza: Przyłącze zaciskane, seria: HC, ten artykuł powinien być wolny od ołowiu od 4 kw. 2025 r. zgodnie z RoHS II bez wyjątku 6c (Pb < 0,1%), alternatywa bezołowiowa jest dostępna z wyprzedzeniem na żądanie
Dane techniczne
Liczba biegunów
26
Temperatura otoczenia
125 - 125 °C
Zakres temperatur pracy
-20 - 125 °C
Liczba styków sterujących
26
Stopień ochrony (IP), zamontowany
IP67
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaciskiem PE
Nie
Rodzaj połączenia wtykowego, po stronie wewnętrznej
