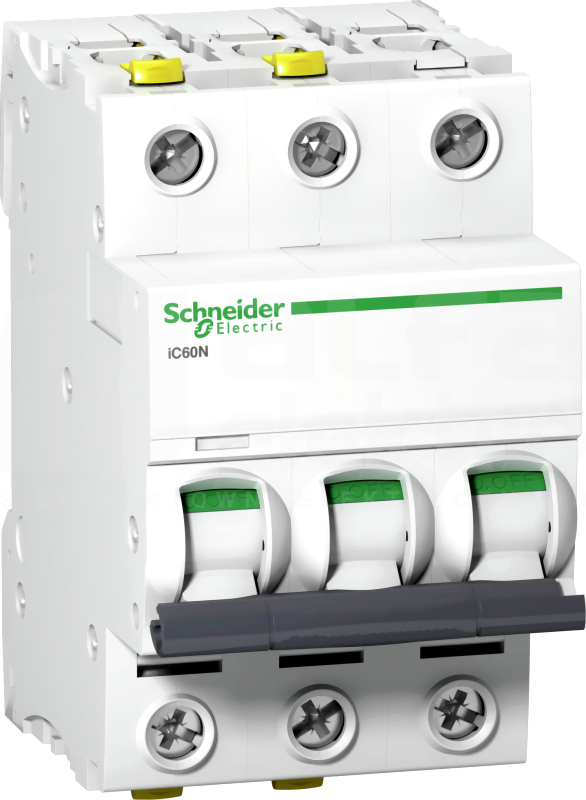

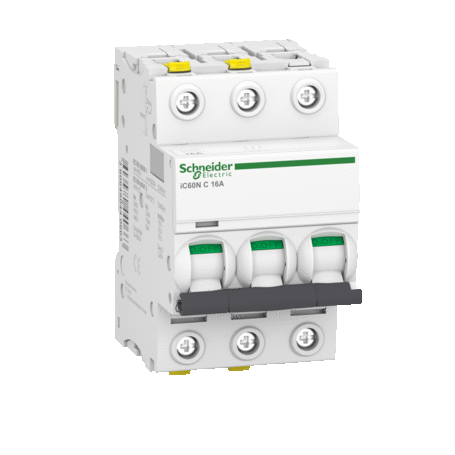

Wyłącznik nadprądowy serii iC60N, o numerze A9F04316, iC60N-C16-3, 3-biegunowy (trójbiegunowy), 16A, charakterystyka C, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwole nia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi. Jego klasa ograniczenia 3 (zgodnie z normą EN/IEC60898-1) poprawia koszt ochrony obwodu odpływowego. Unikalny wskaźnik Visitrip skraca czas interwencji, pokazując uszkodzony obwód
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Szyna sztyftowa A9XPH312 100A 3-biegunowa (trójbiegunowa), o numerze A9XPH312, 12 modułów do łączenia aparatury modułowej Acti9. Prąd obciążenia 100 A, kolorystyka biało-żółta: dopasowana do aparatury Acti9, ze wskazaniem na duże znaczenie osłon bocznych i zaślepek szyn w zakresie bezpieczeństwa
Szyna sztyftowa A9XPH324 100A 3-biegunowa (trójbiegunowa), o numerze A9XPH324, 24 modułów do łączenia aparatury modułowej Acti9. Prąd obciążenia 100 A, kolorystyka biało-żółta: dopasowana do aparatury Acti9, ze wskazaniem na duże znaczenie osłon bocznych i zaślepek szyn w zakresie bezpieczeństwa
Szyna sztyftowa A9XPH357 100A 3-biegunowa (trójbiegunowa), o numerze A9XPH357, 57 modułów do łączenia aparatury modułowej Acti9. Prąd obciążenia 100 A, kolorystyka biało-żółta: dopasowana do aparatury Acti9, ze wskazaniem na duże znaczenie osłon bocznych i zaślepek szyn w zakresie bezpieczeństwa
Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 57 modułowa z 9-milimetrowym elementem pomocniczym dla Acti9 iC60 lub Acti9 iK60. Jest przeznaczony do instalacji Aux+3L. Typ połączenia to AuxL1L2L3 (Aux - akcesorium, L - faza). Jest to 1 produkt. Nadaje się do 16 aparatów (3P) z powiązanymi...
Zaciski wieloprzewodowe (zestaw 4 sztuk). Typ produktu lub komponentu : zacisk - zgodność gamy: Compact - Compact INS, Multi 9 - ilość sztuk w zestawie: zestaw 4 szt

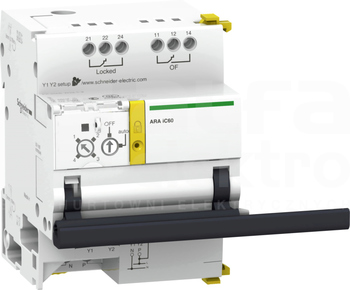

This Acti 9 ARA iC60 automatic recloser auxiliary is dedicated for iC60 circuit breakers. It performs 4 programs of automatic reclosing of the associated protection device after tripping. It increases the availability of installations without supervision, isolated, hard of access and deamnding very great...

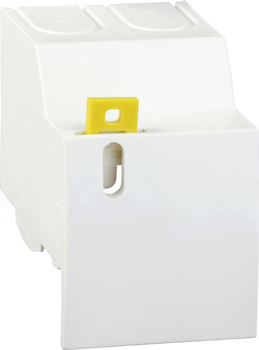

This Acti 9 insulation accessory is a set of 2 terminal shield. Suitable for 1P Circuit protection. This accessory is compatible with Acti 9 iC60, iSW, iKQ, Reflex iC60, ARA, and RCA. Device location in product is top or bottom, and mounting mode is by clips. This product is compliant with EN/IEC 61008-1

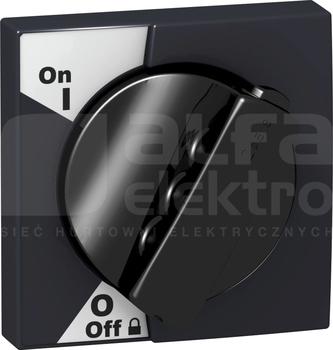

This Acti 9 rotary handle for front or side-mounted control is black. This mounting accessory is suitable for iC60 (2P, 3P, 4P), iSW (2P, 3P, 4P), iC60+vigi (2P, 3P, 4P), iID, iSW-NA. The rotary handle is fixed on the front or the side of the enclosure. It prevents the door from opening when the device...

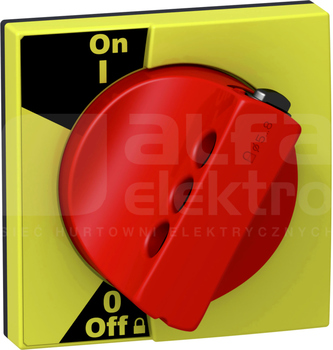

This Acti 9 accessory is a red rotary handle provided with a rotary handle mechanism for modular devices with front or side mounting installation. It is dedicated to iID, iSW-NA, 2P or 3P or 4P (iC60 + Vigi iC60, iSW, iC60). It prevents the door from opening when the device is in the ON position. The...

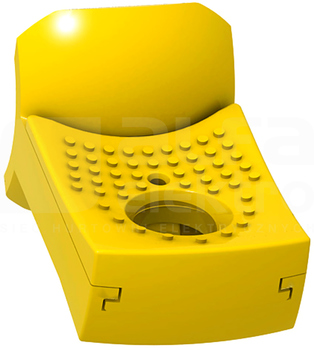

Blokada umożliwiająca zablokowanie na kłódkę i zaplombowanie aparatu. Blokada może zostaćzałożona w pozycji załączonej lub wyłączonej. enter0 Dedykowany jest do Acti 9 iC60, iID, iDPN Vigi, iSW-NA. To urządzenie montażowe jest odpowiednie dla iC60, iC60 + Vigi, iID, iDPN Vigi, iSW-NA...

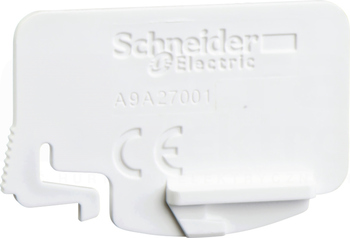

This Acti 9 insulation accessory is a set of 10 interphase barrier. This accessory is compatible with Acti 9 iC60, iSW, iID, iKQ, iSW-NA, Reflex iC60, ARA, and RCA. Mounting mode is by clips. This product is compliant with EN/IEC 61008-1
Podstawa wtykowa Acti9 1-biegunowa. Typ produktu lub komponentu : podstawa wtykowa - skrócona nazwa urządzenia: podstawa wtykowa - Kategoria akcesoriów / części oddzielnych: akcesoria instalacyjne
This Acti 9 insulation accessory is a set of 2 terminal shield. Suitable for 2P Circuit protection. This accessory is compatible with Acti 9 iC60, iSW, iKQ, iID, iID40, iSW-NA, Reflex iC60, ARA, and RCA. Device location in product is top or bottom, and mounting mode is by clips. This product is compliant...

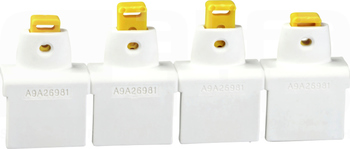

This Acti 9 insulation accessory is a set of 20 screw shield. Suitable for 1P, 1P+N, 2P, 3P, 3P+N, and 4P Circuit protection. This accessory is compatible with Acti 9 iC60, iSW, iID, iSW-NA, Reflex iC60, ARA, and RCA Device location in product is top and bottom, and mounting mode is by clips. This product...

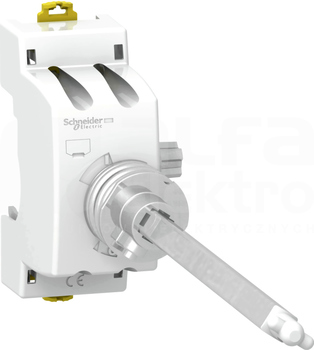

This Acti 9 accessory is a rotary handle mechanism for modular devices with front or side mounting installation. It is dedicated to iID, iSW-NA, 2P or 3P or 4P (iC60 + Vigi iC60, iSW, iC60). It prevents the door from opening when the device is in the ON position. The control mechanism is mounted on the...

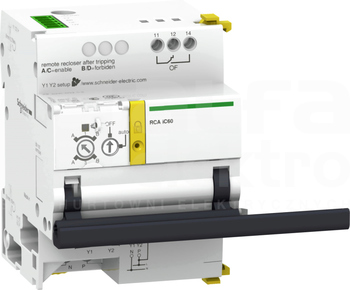

This Acti 9 RCA remote control system is dedicated to iC60 circuit breakers. It allows remote electrical control OF of circuit breakers with or without Vigi add-on RCD, with or without auxiliary. It allows circuit breaker reseting after tripping, in accordance with safety principles and regulations in...

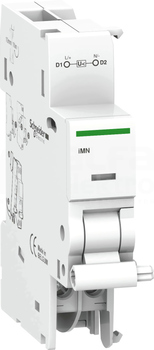

Wyzwalacz zanikowy Acti9 iMN-115 115 VAC. gama produktów: Acti 9 - Typ produktu lub komponentu : wyzwalacz podnapięciowy - skrócona nazwa urządzenia: iMN - typ sterowania: STANDARD
