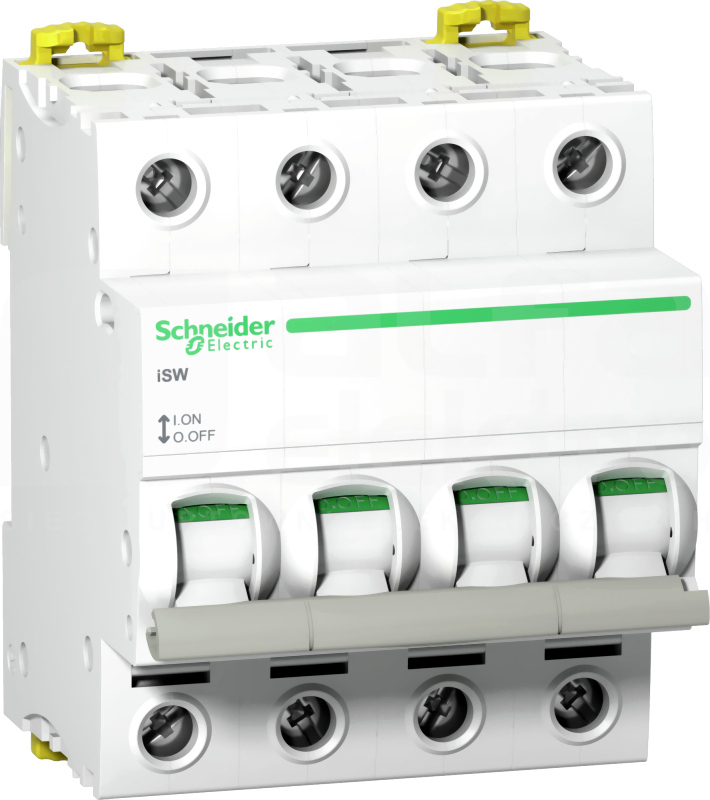

Ten produkt Acti9 iSW to modułowy i niezawodny rozłącznik. jest to 4P, prąd znamionowy wynosi 125 A, a napięcie robocze jest 415VAC. Wytrzymałość elektryczna wzrasta do 2500 cykli, a wytrzymałość mechaniczna do 20000 cykli. Temperatura robocza wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +85°C. Stopień ochrony w obudowie wynosi IP20 i IP40. Można go zamontować na szynie DIN. Szerokość w boisku 9 mm wynosi 8. Wymiary: (sz.) 72 mm x (wys.) 85 mm x (gł.) 73 mm. Rozłącznik służy do sterowania i separacji. Ten produkt jest zgodny z normą EN/IEC 60947-3
Dane techniczne
Głębokość wbudowania
75.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
415 V
Napięcie znamionowe
240 V
Prąd znamionowy
125 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
1.5 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to N+3L installations. The type is NL1L2L3 (Neutral, Line). It is a set of 1 device. It is suitable for 3 devices (3P+N). The length is 220mm.The total number of modules of 18mm is 12. The pin...
Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 24-modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji N+3L. Typ to NL1L2L3 (Neutral, Line). Jest to zestaw 1 urządzenia. Nadaje się do 6 urządzeń (3P+N). Długość wynosi 430 mm. Całkowita liczba modułów o szerokości...
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to N+3L installations. The type is NL1L2L3 (Neutral, Line). It is a set of 1 device. It is suitable for 14 devices (3P+N). The length is 1000mm. The total number of modules of 18mm is 57. The pin...
This Acti 9 horizontal comb busbar 18mm modules with 9mm auxiliary for Acti 9 C60 is cuttable. It is dedicated to Aux+3L installations. The type is AuxL1L2L3 (Auxiliary, Line). It is a set of 1 device. It is suitable for 12 devices (3P) with associated auxiliaries. The length is 1000mm. The total number...
Zaciski wieloprzewodowe (zestaw 4 sztuk). Typ produktu lub komponentu : zacisk - zgodność gamy: Compact - Compact INS, Multi 9 - ilość sztuk w zestawie: zestaw 4 szt
This Acti 9 rotary handle for front or side-mounted control is black. This mounting accessory is suitable for iC60 (2P, 3P, 4P), iSW (2P, 3P, 4P), iC60+vigi (2P, 3P, 4P), iID, iSW-NA. The rotary handle is fixed on the front or the side of the enclosure. It prevents the door from opening when the device...
This Acti 9 accessory is a red rotary handle provided with a rotary handle mechanism for modular devices with front or side mounting installation. It is dedicated to iID, iSW-NA, 2P or 3P or 4P (iC60 + Vigi iC60, iSW, iC60). It prevents the door from opening when the device is in the ON position. The...
Blokada umożliwiająca zablokowanie na kłódkę i zaplombowanie aparatu. Blokada może zostaćzałożona w pozycji załączonej lub wyłączonej. enter0 Dedykowany jest do Acti 9 iC60, iID, iDPN Vigi, iSW-NA. To urządzenie montażowe jest odpowiednie dla iC60, iC60 + Vigi, iID, iDPN Vigi, iSW-NA...
This Acti 9 insulation accessory is a set of 10 interphase barrier. This accessory is compatible with Acti 9 iC60, iSW, iID, iKQ, iSW-NA, Reflex iC60, ARA, and RCA. Mounting mode is by clips. This product is compliant with EN/IEC 61008-1
This Acti 9 insulation accessory is a set of 2 terminal shield. Suitable for 2P Circuit protection. This accessory is compatible with Acti 9 iC60, iSW, iKQ, iID, iID40, iSW-NA, Reflex iC60, ARA, and RCA. Device location in product is top or bottom, and mounting mode is by clips. This product is compliant...
This Acti 9 accessory is a rotary handle mechanism for modular devices with front or side mounting installation. It is dedicated to iID, iSW-NA, 2P or 3P or 4P (iC60 + Vigi iC60, iSW, iC60). It prevents the door from opening when the device is in the ON position. The control mechanism is mounted on the...

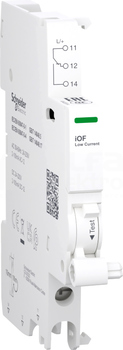

Jest to modułowy styk pomocniczy OF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 1 pozycyjny wyłącznik...
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy

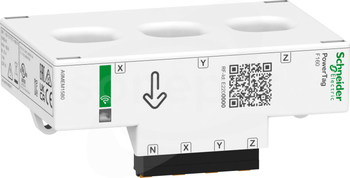

Powertag Energy F160 3P/3P+N to bezprzewodowy czujnik energii. Dzięki konstrukcji Flex jest dedykowany do urządzeń 3P i 3P+N o skoku między fazami od 25 do 27 mm, o mocy znamionowej do 160 A. Musi być powiązany z koncentratorem lub bramką, aby zapewnić monitorowanie obwodu i diagnostykę do poziomu...
