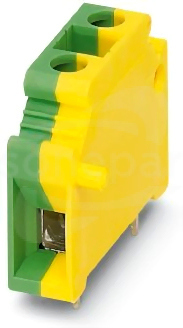

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 76 A, napięcie znamionowe (III/2): 320 V, przekrój znamionowy: 10 mm², liczba potencjałów: 1, liczba rzędów: 1, liczba pinów na rząd: 1, rodzina produktów: KDS 10-PE, raster: 10 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 0 °, kolor: żółty, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 4,3 mm, liczba pinów lutowniczych na każdy potencjał: 4, rodzaj opakowania: zapakowany w karton. Produkt można łączyć rzędowo do różnej liczby biegunów!
Dane techniczne
Długość pinów
4.3 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
1
Napięcie znamionowe
320 V
Odstępy między złączami
10 mm
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
76 A
Wysokość
33.3 mm
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Żółty
Klasa palności materiału izolacyjnego zgodna z UL94
