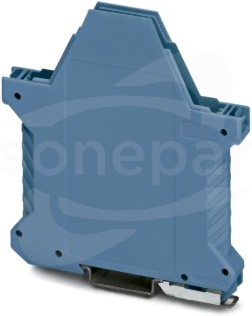

Obudowa na szynę DIN, Podstawa obudowy z nóżką metalową, wysoka konstrukcja, bez szczeliny wentylacyjnej, szerokość: 12,6 mm, wysokość: 99 mm, głębokość: 107,3 mm, kolor: ciemny niebieski (podobne RAL 5014), połączenie poprzeczne: bez złącza magistrali, ilość biegunów - łącznik poprzeczny: nie dotyczy
Etykieta dla obudowy ME ... UT ......, Rolka, biały, nieopisane, opisywany przy pomocy: THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, THERMOMARK ROLL X1, THERMOMARK ROLL 2.0, THERMOMARK ROLL, rodzaj montażu: klejenie, Ilość pojedynczych tabliczek: 200, wysokość pola tekstowego: 76 mm, szerokość...

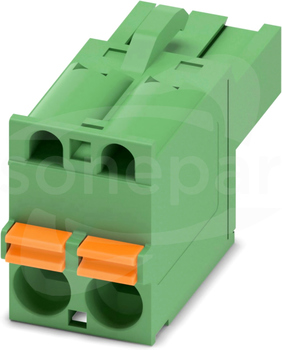

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 2, liczba rzędów: 1, liczba biegunów: 2, ilość przyłączy: 2, rodzina produktów: FKCT...
Dane techniczne
Liczba biegunów
2
Liczba styków
2
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MKDSO), szerokość: 11 mm, wysokość: 17,05 mm, głębokość: 8,55 mm, kolor: zielony (podobne RAL 6021)

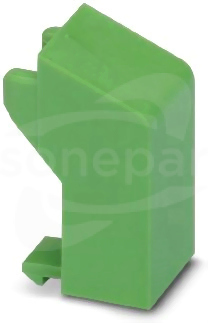

Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MSTBO), szerokość: 10 mm, wysokość: 19,06 mm, głębokość: 12,29 mm, kolor: zielony (podobne RAL 6021)
Obudowa na szynę DIN, kolor: srebrny, blokada wyciągnięcia PCB ME LPZS zapobiega po ok. 4 cm całkowitemu wyciągnięciu płytki, unieruchamiając ją jednocześnie

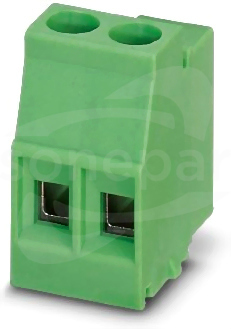

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba potencjałów: 2, liczba rzędów: 1, liczba pinów na rząd: 2, rodzina produktów: MKDSO 2,5/..-L, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową...
Dane techniczne
Długość pinów
3.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
2
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.75 mm²
Prąd znamionowy In
24 A
Wysokość
18.05 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

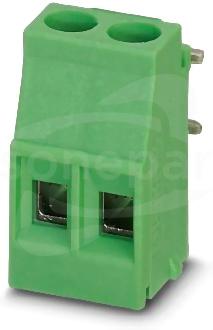

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba potencjałów: 2, liczba rzędów: 1, liczba pinów na rząd: 2, rodzina produktów: MKDSO 2,5/..-R, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową...
Dane techniczne
Długość pinów
3.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
2
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.75 mm²
Prąd znamionowy In
24 A
Wysokość
18.05 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

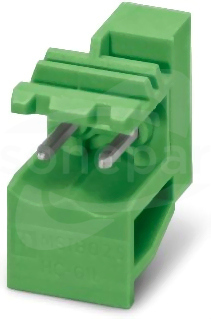

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 2, liczba rzędów: 1, liczba biegunów: 2, ilość przyłączy: 2, rodzina produktów: MSTBO 2,5/..-G1L...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
2
Liczba styków
2
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

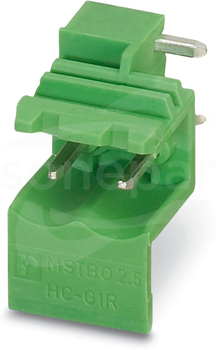

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 2, liczba rzędów: 1, liczba biegunów: 2, ilość przyłączy: 2, rodzina produktów: MSTBO 2,5/..-G1R...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
2
Liczba styków
2
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

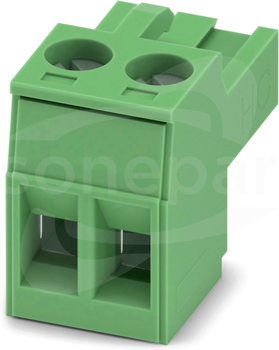

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 16 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 2, liczba rzędów: 1, liczba biegunów: 2, ilość przyłączy: 2, rodzina produktów: MSTBT...
Dane techniczne
Liczba biegunów
2
Liczba styków
2
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
16 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 2, liczba rzędów: 1, liczba biegunów: 2, ilość przyłączy: 2, rodzina produktów: MSTBT...
Dane techniczne
Liczba biegunów
2
Liczba styków
2
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
