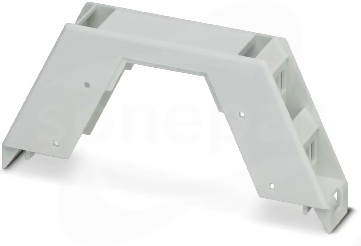

Obudowa na szynę DIN, Góra obudowy do terminali przyłączeniowych do PCB z przyłączem śrubowym, szerokość: 17,6 mm, wysokość: 99 mm, głębokość: 45,85 mm, kolor: jasnoszary (podobne RAL 7035)
Dane techniczne
Grubość
17.5 mm
Głębokość
45.85 mm
Ilość modułów
0.018
Numer RAL
7035
Szerokość
17.6 mm
Wysokość
99 mm
Zakres temperatur pracy
-40 - 105 °C
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Szary
Materiał
Inne
Stopień ochrony (IP)
IP20
Możliwość montażu na ścianie
Nie
Wykończenie powierzchni
Inne
Możliwość montażu na szynie
Nie
Z otworami wentylacyjnymi
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 3, liczba rzędów: 1, liczba biegunów: 3, ilość przyłączy: 3, rodzina produktów: FKCT...
Dane techniczne
Liczba biegunów
3
Liczba styków
3
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MKDSO), szerokość: 16 mm, wysokość: 17,05 mm, głębokość: 8,55 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MSTBO), szerokość: 15 mm, wysokość: 19,05 mm, głębokość: 12,3 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, do strony wtyku ME-BUS (strona żeńska), szerokość: 14,5 mm, wysokość: 91,1 mm, głębokość: 17,9 mm, kolor: zielony (podobne RAL 6021)

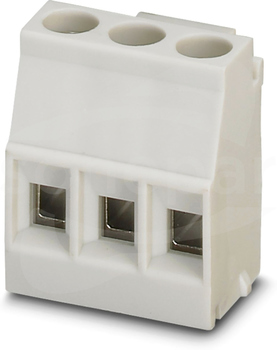

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba potencjałów: 3, liczba rzędów: 1, liczba pinów na rząd: 3, rodzina produktów: MKDSO 2,5/..-L, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową...
Dane techniczne
Długość pinów
3.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
3
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.75 mm²
Prąd znamionowy In
24 A
Wysokość
18.05 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Szary
Sposób mocowania PCB
Styk połączeniowy
Rodzaj połączenia PCB
Połączenie lutowane
Typ ochronnika przepięciowego
III
Kąt płyta drukowana / przewód
Inne
Klasa palności materiału izolacyjnego zgodna z UL94

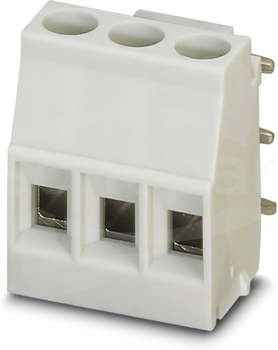

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba potencjałów: 3, liczba rzędów: 1, liczba pinów na rząd: 3, rodzina produktów: MKDSO 2,5/..-R, raster: 5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową...
Dane techniczne
Długość pinów
3.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
3
Napięcie znamionowe
400 V
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.75 mm²
Prąd znamionowy In
24 A
Wysokość
18.05 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Szary
Sposób mocowania PCB
Styk połączeniowy
Rodzaj połączenia PCB
Połączenie lutowane
Typ ochronnika przepięciowego
III
Kąt płyta drukowana / przewód
Inne
Klasa palności materiału izolacyjnego zgodna z UL94

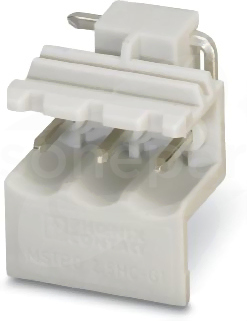

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 3, liczba rzędów: 1, liczba biegunów: 3, ilość przyłączy: 3, rodzina produktów: MSTBO...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
3
Liczba styków
3
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Szary
Stopień zanieczyszczenia
2
Rodzaj połączenia
Płytka drukowana do kabla
Kąt płytka drukowana / wtyk
Inne
Model złącza wtykowego
Stałe złącze
Klasa palności materiału izolacyjnego zgodna z UL94

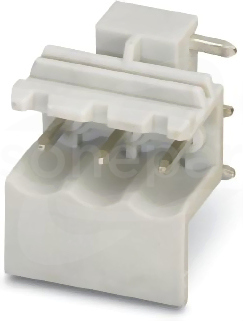

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 3, liczba rzędów: 1, liczba biegunów: 3, ilość przyłączy: 3, rodzina produktów: MSTBO...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
3
Liczba styków
3
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Szary
Stopień zanieczyszczenia
2
Rodzaj połączenia
Płytka drukowana do kabla
Kąt płytka drukowana / wtyk
Inne
Model złącza wtykowego
Stałe złącze
Klasa palności materiału izolacyjnego zgodna z UL94

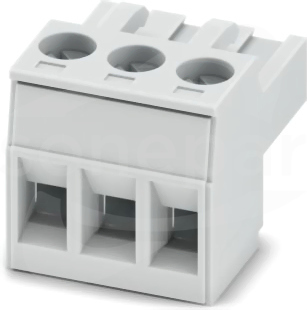

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 3, liczba rzędów: 1, liczba biegunów: 3, ilość przyłączy: 3, rodzina produktów: MSTBT...
Dane techniczne
Liczba biegunów
3
Liczba styków
3
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Kolor obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
