Obudowa na szynę DIN, Góra obudowy do złączy z gniazdem, szerokość: 17,6 mm, wysokość: 99 mm, głębokość: 45,85 mm, kolor: jasnoszary (podobne RAL 7035)
Dane techniczne
Grubość
17.5 mm
Głębokość
45.85 mm
Ilość modułów
0.018
Numer RAL
7035
Szerokość
17.6 mm
Wysokość
99 mm
Zakres temperatur pracy
-40 - 105 °C
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Szary
Materiał
Inne
Stopień ochrony (IP)
IP20
Możliwość montażu na ścianie
Nie
Wykończenie powierzchni
Inne
Możliwość montażu na szynie
Nie
Z otworami wentylacyjnymi
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 3, liczba rzędów: 1, liczba biegunów: 3, ilość przyłączy: 3, rodzina produktów: FKCT...
Dane techniczne
Liczba biegunów
3
Liczba styków
3
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Wielokrotny światłowód z zabezpieczeniem przed nadmiernym promieniowaniem, pasywny, sztywny, do obudów z rodziny ME, ME MAX, ME-IO, ME PLC i EH (konieczna obróbka obudowy)
Złącze do PCB, przekrój znamionowy: 1,5 mm², kolor: zielony, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 160 V, powierzchnia styku: Au, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość przyłączy: 5, rodzina produktów: MCVR...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
160 V
Odstępy między stykami
3.81 mm
Odstępy między złączami
3.81 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 0.5 mm2
Prąd znamionowy In
8 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
2.5 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 1,5 mm², kolor: jasnoszary, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 160 V, powierzchnia styku: Au, sposób połączenia styku: Gniazdo, liczba potencjałów: 10, liczba rzędów: 1, liczba biegunów: 10, ilość przyłączy: 10, rodzina produktów:...
Dane techniczne
Liczba biegunów
10
Liczba styków
10
Liczba torów stykowych
1
Napięcie znamionowe
160 V
Odstępy między stykami
3.81 mm
Odstępy między złączami
3.81 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 0.5 mm2
Prąd znamionowy In
8 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
2.5 kV
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Kolor obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa na szynę DIN, Góra obudowy do terminali przyłączeniowych do PCB z przyłączem śrubowym, szerokość: 17,6 mm, wysokość: 99 mm, głębokość: 45,85 mm, kolor: jasnoszary (podobne RAL 7035)
Dane techniczne
Grubość
17.5 mm
Głębokość
45.85 mm
Ilość modułów
0.018
Numer RAL
7035
Szerokość
17.6 mm
Wysokość
99 mm
Zakres temperatur pracy
-40 - 105 °C
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Szary
Materiał
Inne
Stopień ochrony (IP)
IP20
Możliwość montażu na ścianie
Nie
Wykończenie powierzchni
Inne
Możliwość montażu na szynie
Nie
Z otworami wentylacyjnymi
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MKDSO), szerokość: 16 mm, wysokość: 17,05 mm, głębokość: 8,55 mm, kolor: jasnoszary (podobne RAL 7035)

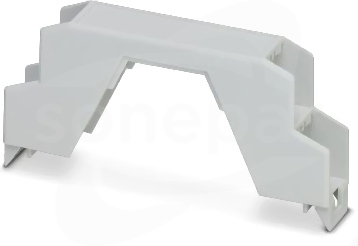

Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MSTBO), szerokość: 15 mm, wysokość: 19,05 mm, głębokość: 12,3 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, do otworu złączki ME-BUS (strona męska), szerokość: 10,8 mm, wysokość: 51,22 mm, głębokość: 6 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, do strony wtyku ME-BUS (strona żeńska), szerokość: 14,5 mm, wysokość: 91,1 mm, głębokość: 17,9 mm, kolor: jasnoszary (podobne RAL 7035)
