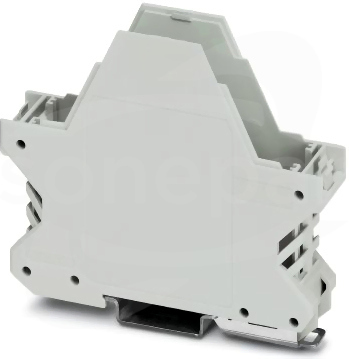

Obudowa na szynę DIN, Podstawa obudowy z nóżką metalową, płaska konstrukcja, ze szczeliną wentylacyjną, szerokość: 22,6 mm, wysokość: 99 mm, głębokość: 84,8 mm, kolor: jasnoszary (podobne RAL 7035), połączenie poprzeczne: bez złącza magistrali, ilość biegunów - łącznik poprzeczny: nie dotyczy
Etykieta dla obudowy ME ... F-UT ..., Rolka, biały, nieopisane, opisywany przy pomocy: THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, THERMOMARK ROLL X1, THERMOMARK ROLL 2.0, THERMOMARK ROLL, rodzaj montażu: klejenie, Ilość pojedynczych tabliczek: 200, wysokość pola tekstowego: 53 mm, szerokość pola...

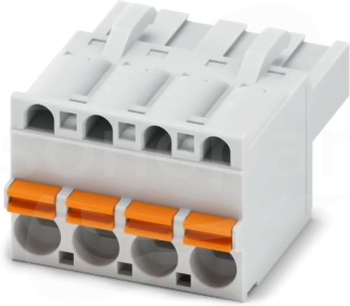

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: FKCT 2,5/..-ST, raster:...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Rodzaj połączenia
Inne
Kolor obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: FKCT 2,5/..-ST, raster:...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Rodzaj połączenia
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MKDSO), szerokość: 21 mm, wysokość: 17,05 mm, głębokość: 8,55 mm, kolor: zielony (podobne RAL 6021)
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MKDSO), szerokość: 21 mm, wysokość: 17,05 mm, głębokość: 8,55 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MSTBO), szerokość: 20 mm, wysokość: 19,05 mm, głębokość: 12,3 mm, kolor: zielony (podobne RAL 6021)
Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MSTBO), szerokość: 20 mm, wysokość: 19,05 mm, głębokość: 12,3 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, do otworu złączki ME-BUS (strona męska), szerokość: 10,8 mm, wysokość: 51,22 mm, głębokość: 6 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, do strony wtyku ME-BUS (strona żeńska), szerokość: 14,5 mm, wysokość: 91,1 mm, głębokość: 17,9 mm, kolor: jasnoszary (podobne RAL 7035)
Obudowa na szynę DIN, do strony wtyku ME-BUS (strona żeńska), szerokość: 14,5 mm, wysokość: 91,1 mm, głębokość: 17,9 mm, kolor: zielony (podobne RAL 6021)
Obudowa na szynę DIN, kolor: srebrny, blokada wyciągnięcia PCB ME LPZS zapobiega po ok. 4 cm całkowitemu wyciągnięciu płytki, unieruchamiając ją jednocześnie
Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBO 2,5/..-G1L, raster:...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Rodzaj połączenia
Płytka drukowana do kabla
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBO 2,5/..-G1L, raster:...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Pin/sztyft
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia
Płytka drukowana do kabla
Kolor obudowy
Szary
Stopień zanieczyszczenia
2
Kąt płytka drukowana / wtyk
Inne
Model złącza wtykowego
Stałe złącze
Klasa palności materiału izolacyjnego zgodna z UL94
Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba rzędów: 1, liczba biegunów: 4, rodzina produktów: MSTBO 2,5/..-G1R, rodzaj przyłącza: wtykowe, montaż: Lutowanie na...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Pin/sztyft
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia
Płytka drukowana do kabla
Kolor obudowy
Szary
Stopień zanieczyszczenia
2
Kąt płytka drukowana / wtyk
Inne
Model złącza wtykowego
Stałe złącze
Klasa palności materiału izolacyjnego zgodna z UL94
Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBO 2,5/..-G1R, raster:...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Rodzaj połączenia
Płytka drukowana do kabla
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBT 2,5/..-ST, raster:...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Rodzaj połączenia
Inne
Kolor obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
