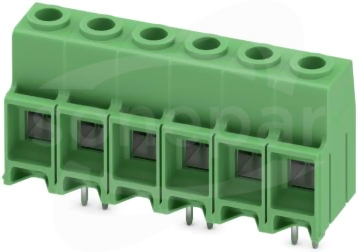

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 76 A, napięcie znamionowe (III/2): 1000 V, przekrój znamionowy: 16 mm², liczba potencjałów: 6, liczba rzędów: 1, liczba pinów na rząd: 6, rodzina produktów: MKDS 10 HV, raster: 10,16 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 0 °, kolor: zielony, Układ pinów: Ustawienie pinów w zygzak W, Długość pinu [P]: 5 mm, liczba pinów lutowniczych na każdy potencjał: 2, rodzaj opakowania: zapakowany w karton
Dane techniczne
Długość pinów
5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
6
Napięcie znamionowe
1000 V
Odstępy między złączami
10.16 mm
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
76 A
Wysokość
34.65 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
8 kV
Średnica wtyku połączeniowego
1.5 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
