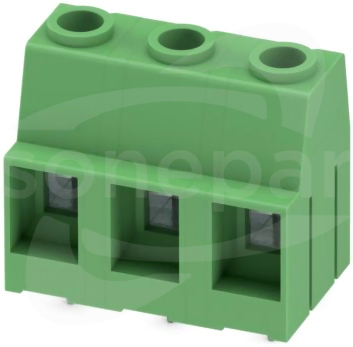

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 76 A, napięcie znamionowe (III/2): 1000 V, przekrój znamionowy: 16 mm², liczba potencjałów: 3, liczba rzędów: 1, liczba pinów na rząd: 3, rodzina produktów: MKDSP 10HV, raster: 12,7 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 0 °, kolor: zielony, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 5 mm, liczba pinów lutowniczych na każdy potencjał: 2, rodzaj opakowania: zapakowany w karton. Produkt można łączyć rzędowo do różnej liczby biegunów!
Dane techniczne
Długość pinów
5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
3
Napięcie znamionowe
1000 V
Odstępy między złączami
12.7 mm
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
76 A
Wysokość
35.8 mm
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
8 kV
Średnica wtyku połączeniowego
1.5 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Karta oznaczników, Din A4, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, Systemy drukowania Office, rodzaj montażu: klejenie, do styków o szerokości: 210 mm, Ilość pojedynczych tabliczek: 630, wysokość pola tekstowego: 5 mm, szerokość pola tekstowego: 186 mm
