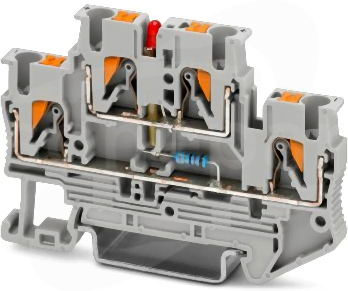

Złączka dwupoziomowa, Napięcie robocze określane jest przez wersję wskaźnika świetlnego. Parametry LED 30 V DC ... 60 V DC, 0,8 mA ...1,8 mA, napięcie znamionowe: 500 V, prąd znamionowy: 20 A, 1. i 2-poziomowe, rodzaj przyłącza: zaciski Push-in, Przekrój znamionowy: 2,5 mm², przekrój: 0,14 mm² - 4 mm², montaż: NS 35/7,5, NS 35/15, kolor: szary
Dane techniczne
Długość
68 mm
Głębokość
47.5 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 0.14 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 2.5 mm2
Prąd znamionowy In
20 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
68 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Inne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
