SDC 2,5/ 8-PV-5,0-ZB Bezpośrednie złącze wtykowePHOENIX CONTACT

files/fotob/1827530.jpg.

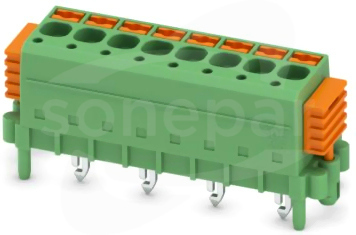

SDC 2,5/ 8-PV-5,0-ZB Bezpośrednie złącze wtykowe
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1864095
Symbol Sonepar:
P10262106
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Wtyk bezpośredni do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, liczba potencjałów: 8, liczba rzędów: 1, liczba biegunów: 8, ilość przyłączy: 8, rodzina produktów: SDC 2,5/..-PV, raster: 5 mm, rodzaj przyłącza: Przyłącze sprężynowe Push-in, montaż: SKEDD - Technika bezpośredniego wtykania, kierunek przyłączania przewód/płytka: 90 °, układ pinów: Ustawienie pinów w zygzak W, długość pinu [P]: 5 mm, system wtyków: SKEDD, blokada: Blokada zatrzaskowa, rodzaj mocowania: Kołnierz zatrzaskowy, rodzaj opakowania: zapakowany w karton

Dane techniczne

Liczba biegunów
8
Liczba styków
8
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Kąt wtyk/złącze
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Cyna
Materiał styków
Miedź
Powłoka obudowy
Nie dotyczy
Powłoka obudowy
Inne
Rodzaj podłączanego kabla
Kabel okrągły
Rodzaj połączenia
Inne
Stopień zanieczyszczenia
2
Typ ochronnika przepięciowego
III

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

A 0,5 -10 Tulejka

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 10 mm, kolor: srebrny

Dane techniczne

Długość tulejki
10 mm
Nominalny przekrój poprzeczny
0.5 mm²
Kolor
Inne
Materiał
Miedź
Z izolacją
Nie
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Nie
Do przewodów odpornych na zwarcie
Nie
Rozmiar AWG
20
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3202494
A 0,5 -10 Tulejka
Szybki podgląd: Opis i parametry
więcej
A 0,75-10 Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 12 mm, długość osłony: 10 mm, kolor: srebrny

Dane techniczne

Długość tulejki
10 mm
Nominalny przekrój poprzeczny
0.75 mm²
Kolor
Inne
Materiał
Miedź
Z izolacją
Nie
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Nie
Do przewodów odpornych na zwarcie
Nie
Rozmiar AWG
18
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3200234
A 0,75-10 Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
A 1,5-10 Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 10 mm, kolor: srebrny

Dane techniczne

Długość tulejki
10 mm
Nominalny przekrój poprzeczny
1.5 mm²
Kolor
Inne
Materiał
Miedź
Z izolacją
Nie
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Nie
Do przewodów odpornych na zwarcie
Nie
Rozmiar AWG
16
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3200276
A 1,5-10 Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
A 1-10 Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 10 mm, kolor: srebrny

Dane techniczne

Długość tulejki
10 mm
Nominalny przekrój poprzeczny
1 mm²
Kolor
Inne
Materiał
Miedź
Z izolacją
Nie
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Nie
Do przewodów odpornych na zwarcie
Nie
Rozmiar AWG
18
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3200250
A 1-10 Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
AI 0,5 -10 WH Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 16 mm, kolor: biały

Dane techniczne

Długość tulejki
16 mm
Nominalny przekrój poprzeczny
0.5 mm²
Kolor
Biały
Materiał
Miedź
Z izolacją
Tak
Rodzaj budowy
Standardowy
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Tak
Do przewodów odpornych na zwarcie
Nie
Materiał izolacji
Inne
Materiał izolacyjny
Polipropylen (PP)
Rozmiar AWG
20
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3201275
AI 0,5 -10 WH Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
AI 0,75-10 GY Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 16 mm, kolor: szary

Dane techniczne

Długość tulejki
16 mm
Nominalny przekrój poprzeczny
0.75 mm²
Kolor
Szary
Materiał
Miedź
Z izolacją
Tak
Rodzaj budowy
Standardowy
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Tak
Do przewodów odpornych na zwarcie
Nie
Materiał izolacji
Inne
Materiał izolacyjny
Polipropylen (PP)
Rozmiar AWG
18
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3201288
AI 0,75-10 GY Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
AI 1,5-10 BK Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 16 mm, kolor: czarny

Dane techniczne

Długość tulejki
16 mm
Nominalny przekrój poprzeczny
1.5 mm²
Kolor
Czarny
Materiał
Miedź
Z izolacją
Tak
Rodzaj budowy
Standardowy
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Tak
Do przewodów odpornych na zwarcie
Nie
Materiał izolacji
Inne
Materiał izolacyjny
Polipropylen (PP)
Rozmiar AWG
16
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3200195
AI 1,5-10 BK Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
AI 1-10 RD Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 16 mm, kolor: czerwone

Dane techniczne

Długość tulejki
16 mm
Nominalny przekrój poprzeczny
1 mm²
Kolor
Czerwony
Materiał
Miedź
Z izolacją
Tak
Rodzaj budowy
Standardowy
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Tak
Do przewodów odpornych na zwarcie
Nie
Materiał izolacji
Inne
Materiał izolacyjny
Polipropylen (PP)
Rozmiar AWG
18
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3200182
AI 1-10 RD Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
AI 2,5-10 BU Końcówka tulejkowa

Opis produktu

Tulejka, Długość w obszarze stykowym: 10 mm, długość osłony: 17 mm, kolor: niebieski

Dane techniczne

Długość tulejki
17 mm
Nominalny przekrój poprzeczny
2.5 mm²
Kolor
Niebieski
Materiał
Miedź
Z izolacją
Tak
Rodzaj budowy
Standardowy
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Tak
Do przewodów odpornych na zwarcie
Nie
Materiał izolacji
Inne
Materiał izolacyjny
Polipropylen (PP)
Rozmiar AWG
14
W taśmie
Nie
Z oznacznikiem
Nie
Porównaj
3202533
AI 2,5-10 BU Końcówka tulejkowa
Szybki podgląd: Opis i parametry
więcej
CP-PT 1,5 Profil kodujący

Opis produktu

Element kodujący, kolor: czerwone, rodzina produktów: Kodowanie
Porównaj
1985564
CP-PT 1,5 Profil kodujący
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX 6 Szczypce zaciskowe

Opis produktu

Praska zaciskowa, sposób połączenia styku: końcówki izolowane i nieizolowane, średnica min.: 0,25 mm², średnica maks.: 6 mm², zaprasowanie: crimp trapezowy, masa 358 g, czarny

Dane techniczne

Długość
198 mm
Przekrój
0.25 - 6 mm²
Z wymiennymi wkładkami (matrycami)
Tak
Wymienne matryce
Tak
Z automatycznym powrotem
Tak
Odpowiednie do
Końcówki tulejkowe
Konstrukcja/napęd
Mechaniczny
Kształt zacisku/praski
Inne
Z zapadką (do urządzeń mechanicznych)
Tak
Porównaj
1212034
CRIMPFOX 6 Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
SK 3,8 REEL P5 WH CUS Karta oznaczników

Opis produktu

Karta oznaczników, możliwość zamówienia: kartami, biały, opis wg zamówienia klienta, rodzaj montażu: klejenie, do styków o szerokości: 5 mm

Dane techniczne

Rozstaw (rozmiar rastra)
5 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0825124
SK 3,8 REEL P5 WH CUS Karta oznaczników
Szybki podgląd: Opis i parametry
więcej
SK 3,8 WH:REEL Pasek oznacznikowy rolka

Opis produktu

Paski oznacznikiowe, Rolka, biały, nieopisane, opisywany przy pomocy: THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, rodzaj montażu: klejenie, Ilość pojedynczych tabliczek: 12, wysokość pola tekstowego: 3,8 mm, szerokość...

Dane techniczne

Rozstaw (rozmiar rastra)
90000 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0805218
SK 3,8 WH:REEL Pasek oznacznikowy rolka
Szybki podgląd: Opis i parametry
więcej
SK U/3.8 WH:UNBEDRUCKT Oznacznik samoprzylepny

Opis produktu

Karta oznaczników, Din A4, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, Systemy drukowania Office, rodzaj montażu: klejenie, do styków o szerokości: 210 mm, Ilość pojedynczych tabliczek: 1440, wysokość pola tekstowego: 3,8 mm, szerokość pola tekstowego: 186 mm

Dane techniczne

Rozstaw (rozmiar rastra)
210 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0803906
SK U/3.8 WH:UNBEDRUCKT Oznacznik samoprzylepny
Szybki podgląd: Opis i parametry
więcej
