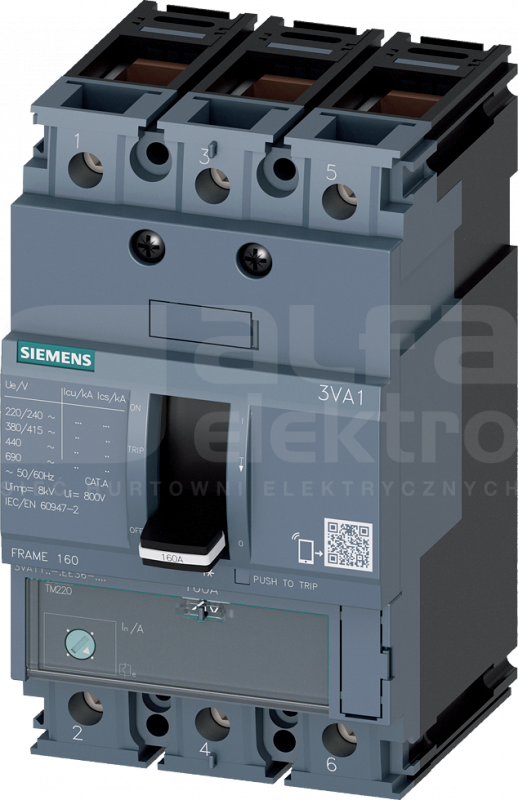

Wyłącznik 3VA1 IEC Frame 160 klasa zdolności załączania S Icu=36 kA przy 415V 3-bieg., ochrona instalacji TM220, ATFM, In=125A zabezpieczenie od przeciążeń Ir=88A...125A zabezpieczenie przeciwzwarciowe Ii=10 x In przyłącze zaciskowe Wyłącznik kompaktowy SENTRON 3VA1 dla skutecznej ochrony systemu poprzez bezpieczne odłączenie w przypadku przeciążenia i zwarcia. Wyłączniki kompaktowe 3VA wyznaczają nowe standardy elastyczności i modułowej różnorodności przy niewielkich rozmiarach. Wyłączniki kompaktowe 3VA1 są dostępne w wersjach 1-, 2-, 3- i 4-biegunowych o różnych znamionowych prądach ciągłych do montażu stałego i w technologii wtykowej/wsuwanej. Modułowe i łatwe w montażu akcesoria o szerokim zakresie funkcji są standardowe i jednolite dla wszystkich rozmiarów i serii wyłączników kompaktowych 3VA. Wyłącznik kompaktowy 3VA SENTRON - jeden system. Do wszystkich zastosowań
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
28.1 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
88 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Dodatkowy uchwyt do napędu obrotowego drzwiowego ze sprzęgłem standard akcesorium do: 3VA10/11/12 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego lub ścian bocznych. Cechy tych komponentów wyposażenia...
Urządzenie zamykające do dźwigni wahliwej akcesorium do: 3VA10/11 3VA12 Blokady, ryglowanie i odłączanie wyłączników kompaktowych 3VA. Wyłączniki kompaktowe 3VA wykorzystują najróżniejsze techniki blokowania i zamykania zabezpieczające przed niedozwolonym wyłączaniem i włączaniem przez osoby niepowołane...
Blokada tylna montaż ramki akcesorium do: 3VA10-14; 3VA20-24 Blokady, ryglowanie i odłączanie wyłączników kompaktowych 3VA. Wyłączniki kompaktowe 3VA wykorzystują najróżniejsze techniki blokowania i zamykania zabezpieczające przed niedozwolonym wyłączaniem i włączaniem przez osoby niepowołane. Cechy...
Blokada tylna z prętem akcesorium do: 3VA11-14; 3VA20-24 Blokady, ryglowanie i odłączanie wyłączników kompaktowych 3VA. Wyłączniki kompaktowe 3VA wykorzystują najróżniejsze techniki blokowania i zamykania zabezpieczające przed niedozwolonym wyłączaniem i włączaniem przez osoby niepowołane. Cechy tych...
Blokada tylna moduł wtykowy i wsuwany z prętem akcesorium do: 3VA11-15; 3VA20-24 Blokady, ryglowanie i odłączanie wyłączników kompaktowych 3VA. Wyłączniki kompaktowe 3VA wykorzystują najróżniejsze techniki blokowania i zamykania zabezpieczające przed niedozwolonym wyłączaniem i włączaniem przez osoby...
Zacisk przyłączeniowy przewodu pomocniczego do zacisku ram., 10 szt. akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany...
Osłona zacisków 3-bieg. 1 szt. akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany i wygodny sposób. &DPMD_ACC602_001_000_1006980&
Osłona zacisków przedłużona 3-bieg. 1 szt. akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany i wygodny sposób. &DPMD_ACC602_001_000_1006980&
Osłona zacisków poszerzona 3-bieg. 1 szt. akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany i wygodny sposób. &DPMD_ACC602_001_000_1006980&
Zacisk przyłączeniowy do przewodów okrągłych TA1.1 10…95 mm² 3 sztuki akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany...
Zacisk przyłączeniowy do przewodów okrągłych TA2.5 6 x 1,5…35 mm² do 6 kabli 3 sztuki akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi...
Zacisk przyłączeniowy do przewodów okrągłych TA1.1 10…95 mm² ze złączem napięciowym przewodu pomocniczego 3 sztuki akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi...
Zacisk przyłączeniowy do przewodów okrągłych TA2.1 25…150 mm² duży 3 sztuki akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany...
Zabezpieczenie różnicowoprądowe RCD520 Basic RCD typ A zainstalowane na dole Znamionowy prąd uszkodzeniowy 0,03...5A przy 50/60Hz z regulacją tv 0...3000ms 3-bieg. In=160A Ue=100-480V akcesorium do: 3VA1 Mierniki prądu różnicowego do wyłączników kompaktowych 3VA. Do zapobiegania niebezpiecznym prądom...
Zabezpieczenie różnicowoprądowe RCD510 Basic RCD typ A zainstalowany z boku Znamionowy prąd uszkodzeniowy 0,03...5A przy 50/60Hz z regulacją tv 0...3000ms 3-bieg. In=160A Ue=127-480V akcesorium do: 3VA1 z przyłączem zaciskowym Mierniki prądu różnicowego do wyłączników kompaktowych 3VA. Do zapobiegania...
Napęd silnikowy boczny 24-60V DC akcesorium do: 3VA11 Napędy silnikowe do wyłączników kompaktowych 3VA. Napędy silnikowe umożliwiają wygodne zdalne przełączanie wyłącznika kompaktowego 3VA na przykład przez zdecentralizowane urządzenia peryferyjne. Cechy tych komponentów wyposażenia dodatkowego to przede...
Przegrody fazowe 2 szt. akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany i wygodny sposób. &DPMD_ACC602_001_000_1006980&
Zacisk ramowy 3 szt. akcesorium do: 3VA10/11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany i wygodny sposób. &DPMD_ACC602_001_000_1006980&
Osłona zacisków do cokołu wtykowego i wsuwanego akcesorium do: wyłącznika, 3-bieg. 3VA11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany...
Osłona zacisków długa do cokołu wtykowego i wsuwanego akcesorium do: wyłącznika, 3-bieg. 3VA11 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany...
