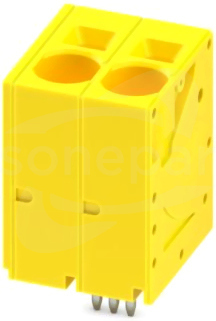

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 76 A, napięcie znamionowe (III/2): 1000 V, przekrój znamionowy: 16 mm², liczba potencjałów: 2, liczba rzędów: 1, liczba pinów na rząd: 2, rodzina produktów: SPT 16/..-V, raster: 10 mm, rodzaj przyłącza: Przyłącze sprężynowe Push-in, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 90 °, kolor: żółty, Układ pinów: Ustawienie pinów w zygzak W, Długość pinu [P]: 4,1 mm, liczba pinów lutowniczych na każdy potencjał: 3, rodzaj opakowania: zapakowany w karton
Dane techniczne
Długość pinów
4.1 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
2
Napięcie znamionowe
1000 V
Odstępy między złączami
10 mm
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.75 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
16 - 16 mm²
Prąd znamionowy In
76 A
Wysokość
35.4 mm
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
8 kV
Średnica wtyku połączeniowego
1.7 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Żółty
Klasa palności materiału izolacyjnego zgodna z UL94
