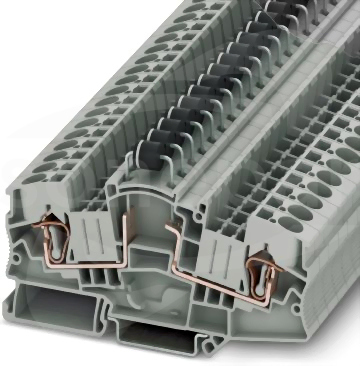

Złącze rzędowe elementów kontr., Przy ustawieniu w rzędzie na szynie nośnej wielu złączek diodowych, konieczne jest umieszczenie pomiędzy nimi płytek dystansowych., z wbudowaną diodą P1000M, napięcie znamionowe: 1000 V, prąd znamionowy: 5 A, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 6 mm², przekrój: 0,2 mm² - 10 mm² , kolor: szary
Dane techniczne
Długość
100.8 mm
Głębokość
60 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 6 mm2
Prąd znamionowy In
5 A
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
100.8 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Profil maskujący, do osłonięcia listew zacisk., wciskany w uchwyty profilu mask. APT-ME lub uchwyty końcowe APH-ME. Na końcach i w odstępach co ok. 40 cm należy przewidzieć wspornik osłony. Dostarczane odcinki: 1 m
Wspornik pokrywy, do montażu na szynie DIN NS 35/7,5, do mocowania pokrywy AP-ME, ze śrubami mocującymi i nakrętką radełkowaną z tworzywa sztucznego, opcjonalnie możliwość zaplombowania
Dane techniczne
Długość
138 mm
Głębokość
91.8 mm
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
138 mm
Wysokość przy najniższym sposobie montażu
92.5 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Rodzaj akcesorium/części
Pokrywa
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
