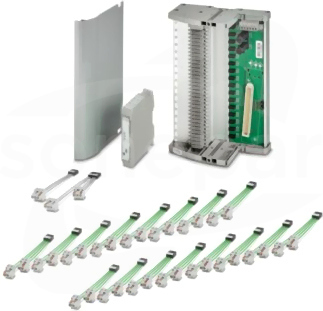

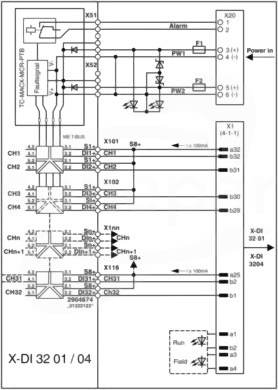

Termination Carrier do podłączenia 32 kondycjonerów sygnału MACX Analog w wykonaniu iskrobezpiecznym do kart wyjść cyfrowych sterownika HIMA HIMax za pomocą złącza C96, 96-biegunowy. Przeznaczony do karty HIMax X-DI 32 01

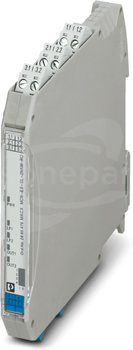

Wzmacniacz separacyjny przekaźnikowy NAMUR, Ex i, 2-kanałowy. Do pracy z czujnikami zbliżeniowymi i łącznikami w obszarze Ex. Sygnały są przenoszone przez wyjścia przekaźnikowe (styki zwierne) do obszaru bezpiecznego. Rozpoznawanie błędów (LFD) separacja 3-drożna, SIL 2
Dane techniczne
Głębokość
113.7 mm
Liczba kanałów
2
Liczba wejść bezpotencjałowych
0
Liczba wejść według NAMUR
2
Liczba wyjść przekaźnikowych przełącznych
0
Liczba wyjść przekaźnikowych zwiernych
2
Liczba wyjść tranzystorowych antywalentnych
0
Liczba wyjść tranzystorowych bezpotencjałowych
0
Liczba wyjść tranzystorowych pnp
0
Moc przełączana
500 VA
Napięcie przełączania
250 V
Pobór mocy
1 W
Poziom zapewnienia bezpieczeństwa (SIL) zgodnie z IEC 61508
2
Szerokość
12.5 mm
Wysokość
112.5 mm
Zakres temperatur pracy
-40 - 60 °C
Znamionowe napięcie zasilające dla DC
19.2 - 30 V
Liczba wyjść tranzystorowych npn
0
Liczba wyjść tranzystorowych optycznie izolowanych
0
Sposób montażu
Inne
Stopień ochrony (IP)
IP20
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Separacja galwaniczna pomiędzy wejściami
Nie
Rodzaj źródła zasilania
Inne
Iskrobezpieczne według EN 60947-5-6 NAMUR
Tak
Do układów bezpieczeństwa
Tak
Separacja galwaniczna pomiędzy napięciem zasilającym a wszystkimi obw. prądowymi
Nie
Separacja galwaniczna pomiędzy wejściem a wyjściem

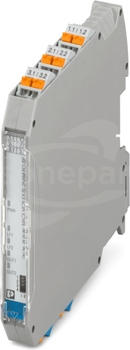

Wzmacniacz separacyjny przekaźnikowy NAMUR, Ex i, 2-kanałowy. Do pracy z czujnikami zbliżeniowymi i łącznikami w obszarze Ex. Sygnały są przenoszone przez wyjścia przekaźnikowe (styki zwierne) do obszaru bezpiecznego. Rozpoznawanie błędów (LFD) separacja 3-drożna, SIL 2
Dane techniczne
Głębokość
113.7 mm
Liczba kanałów
2
Liczba wejść bezpotencjałowych
0
Liczba wejść według NAMUR
2
Liczba wyjść przekaźnikowych przełącznych
0
Liczba wyjść przekaźnikowych zwiernych
2
Liczba wyjść tranzystorowych antywalentnych
0
Liczba wyjść tranzystorowych bezpotencjałowych
0
Liczba wyjść tranzystorowych pnp
0
Moc przełączana
500 VA
Napięcie przełączania
250 V
Pobór mocy
1 W
Szerokość
12.5 mm
Wysokość
107.9 mm
Zakres temperatur pracy
-40 - 60 °C
Znamionowe napięcie zasilające dla DC
19.2 - 30 V
Liczba wyjść tranzystorowych npn
0
Liczba wyjść tranzystorowych optycznie izolowanych
0
Sposób montażu
Inne
Stopień ochrony (IP)
IP20
Rodzaj połączenia elektrycznego
Inne
Separacja galwaniczna pomiędzy wejściami
Nie
Rodzaj źródła zasilania
Inne
Iskrobezpieczne według EN 60947-5-6 NAMUR
Tak
Do układów bezpieczeństwa
Tak
Budowa urządzenia
Urządzenie wbudowane
Separacja galwaniczna pomiędzy wejściem a wyjściem
Tak
Wyjście sygnalizacji zakłócenia
Nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Separacja galwaniczna pomiędzy wyjściami
Tak
Separacja galwaniczna pomiędzy napięciem zasilającym a wszystkimi obw. prądowymi

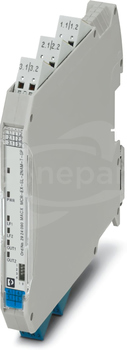

Ex i-Kondycjoner sygnałów NAMUR do czujników zbliżeniowych i przełączników w obszarze Ex. Sygnały są przesyłane kanałem przez 1 wyjście tranzystorowe (pasywne) do obszaru bezpiecznego. liczba kanałów: 2, Konfiguracja standardowa, Izolacja 3-drożna, Wykrywanie uszkodzenia przewodów, Safety...
Dane techniczne
Głębokość
113.7 mm
Liczba kanałów
2
Liczba wejść bezpotencjałowych
2
Liczba wejść według NAMUR
2
Liczba wyjść przekaźnikowych przełącznych
0
Liczba wyjść przekaźnikowych zwiernych
0
Liczba wyjść tranzystorowych antywalentnych
0
Liczba wyjść tranzystorowych bezpotencjałowych
1
Liczba wyjść tranzystorowych pnp
1
Moc przełączana
0.8 VA
Napięcie przełączania
30 V
Pobór mocy
0.85 W
Prąd przełączania
0.05 A
Szerokość
12.5 mm
Wysokość
107.9 mm
Zakres temperatur pracy
-40 - 60 °C
Znamionowe napięcie zasilające dla DC
19.2 - 30 V
Liczba wyjść tranzystorowych npn
0
Liczba wyjść tranzystorowych optycznie izolowanych
0
Sposób montażu
Inne
Stopień ochrony (IP)
IP20
Rodzaj połączenia elektrycznego
Inne
Separacja galwaniczna pomiędzy wejściami
Nie
Rodzaj źródła zasilania
Inne
Iskrobezpieczne według EN 60947-5-6 NAMUR
Tak
Do układów bezpieczeństwa
Tak
Budowa urządzenia
Urządzenie wbudowane
Separacja galwaniczna pomiędzy wejściem a wyjściem
Tak
Wyjście sygnalizacji zakłócenia
Nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Separacja galwaniczna pomiędzy wyjściami
Tak
Separacja galwaniczna pomiędzy napięciem zasilającym a wszystkimi obw. prądowymi
Ex i-Kondycjoner sygnału NAMUR do czujników zbliżeniowych i przełączników w obszarze Ex. Sygnały są przesyłane przez 2 wyjścia tranzystorowe (pasywne) do obszaru bezpiecznego. liczba kanałów: 1, Konfiguracja standardowa, Izolacja 3-drożna, Wykrywanie uszkodzenia przewodów, Safety Integrity...

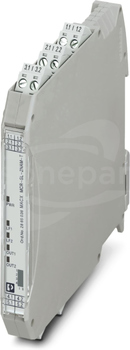

Kondycjoner sygnałów NAMUR do czujników zbliżeniowych i wyłączników. Sygnały są przesyłane kanałem przez 1 wyjście tranzystorowe (pasywne) do poziomu sterowania. liczba kanałów: 2, Konfiguracja standardowa, Izolacja 3-drożna, Wykrywanie uszkodzenia przewodów, Safety Integrity Level (SIL...
Dane techniczne
Głębokość
113.7 mm
Liczba kanałów
2
Liczba wejść bezpotencjałowych
2
Liczba wejść według NAMUR
2
Liczba wyjść przekaźnikowych przełącznych
0
Liczba wyjść przekaźnikowych zwiernych
0
Liczba wyjść tranzystorowych antywalentnych
0
Liczba wyjść tranzystorowych bezpotencjałowych
1
Liczba wyjść tranzystorowych pnp
1
Moc przełączana
1 VA
Napięcie przełączania
30 V
Pobór mocy
0.85 W
Prąd przełączania
0.05 A
Szerokość
12.5 mm
Wysokość
112.5 mm
Zakres temperatur pracy
-40 - 60 °C
Znamionowe napięcie zasilające dla DC
19.2 - 30 V
Liczba wyjść tranzystorowych npn
0
Liczba wyjść tranzystorowych optycznie izolowanych
0
Sposób montażu
Inne
Stopień ochrony (IP)
IP20
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Iskrobezpieczne według EN 60947-5-6 NAMUR
Nie
Rodzaj źródła zasilania
Inne
Separacja galwaniczna pomiędzy wyjściami
Tak
Do układów bezpieczeństwa
Tak
Separacja galwaniczna pomiędzy napięciem zasilającym a wszystkimi obw. prądowymi
Tak
Separacja galwaniczna pomiędzy wejściami
Nie
Wyjście sygnalizacji zakłócenia
Nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Budowa urządzenia
Urządzenie wbudowane
Separacja galwaniczna pomiędzy wejściem a wyjściem
Kondycjoner sygnałów NAMUR do czujników zbliżeniowych i wyłączników. Sygnały są przesyłane przez 2 wyjścia tranzystorowe (pasywne) do poziomu sterowania. liczba kanałów: 1, Konfiguracja standardowa, Izolacja 3-drożna, Wykrywanie uszkodzenia przewodów, Safety Integrity Level (SIL, IEC 61508):...
Dane techniczne
Głębokość
113.7 mm
Liczba kanałów
1
Liczba wejść bezpotencjałowych
1
Liczba wejść według NAMUR
1
Liczba wyjść przekaźnikowych przełącznych
0
Liczba wyjść przekaźnikowych zwiernych
0
Liczba wyjść tranzystorowych antywalentnych
0
Liczba wyjść tranzystorowych bezpotencjałowych
2
Liczba wyjść tranzystorowych pnp
2
Moc przełączana
0.8 VA
Napięcie przełączania
30 V
Pobór mocy
0.85 W
Prąd przełączania
0.05 A
Szerokość
12.5 mm
Wysokość
112.5 mm
Zakres temperatur pracy
-40 - 60 °C
Znamionowe napięcie zasilające dla DC
19.2 - 30 V
Liczba wyjść tranzystorowych npn
0
Liczba wyjść tranzystorowych optycznie izolowanych
0
Sposób montażu
Inne
Stopień ochrony (IP)
IP20
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Iskrobezpieczne według EN 60947-5-6 NAMUR
Nie
Rodzaj źródła zasilania
Inne
Separacja galwaniczna pomiędzy wyjściami
Tak
Do układów bezpieczeństwa
Tak
Separacja galwaniczna pomiędzy napięciem zasilającym a wszystkimi obw. prądowymi
Tak
Separacja galwaniczna pomiędzy wejściami
Nie
Wyjście sygnalizacji zakłócenia
Nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Budowa urządzenia
Urządzenie wbudowane
Separacja galwaniczna pomiędzy wejściem a wyjściem
