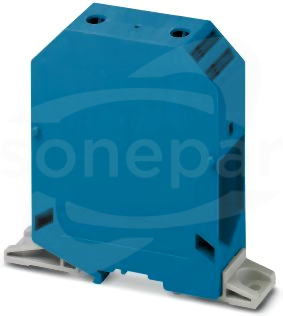

UKH 240-F BU Złącze wysokoprądowePHOENIX CONTACT

files/fotob/1241367.jpg.
UKH 240-F BU Złącze wysokoprądowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3247066
Symbol Sonepar:
P10273056
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze wysokoprądowe, napięcie znamionowe: 1000 V, prąd znamionowy: 415 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 240 mm², przekrój: 70 mm² - 240 mm², rodzaj montażu: bezpośrednie nakręcenie, kolor: niebieski

Dane techniczne

Długość
100 mm
Głębokość
124 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
70 - 240 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
70 - 240 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
70 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
35 - 95 mm²
Prąd znamionowy In
415 A
Szerokość
36 mm
Szerokość / rozmiar rastra
36 mm
Wysokość
100 mm
Wysokość przy najniższym sposobie montażu
124 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Niebieski
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Wewnętrzne piętra zmostkowane
Tak
Do instalacji
Aluminium/miedź

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf
