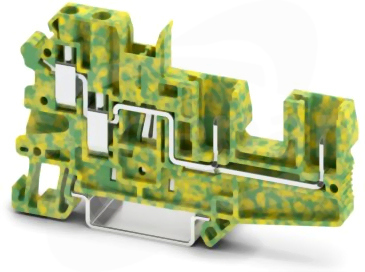

Zacisk przewodu ochronnego, Suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia. Prąd i napięcie określa zastosowany wtyk., ilość przyłączy: 4, rodzaj przyłącza: przyłącze śrubowe / wtykowe , przekrój: 0,14 mm² - 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty
Dane techniczne
Długość
82.4 mm
Głębokość
46.85 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 6 mm²
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
82.4 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-60 - 100 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Inne
Funkcja PEN
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 60,5 mm, wysokość: 14,95 mm, liczba biegunów: 10, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Głębokość
14.95 mm
Liczba biegunów
10
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm²
Prąd znamionowy In
10 A
Szerokość
61.5 mm
Wysokość
32.4 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj montażu dławnicy kablowej
Inne
Sposób doprowadzenia przewodów
Inne
Rodzaj połączenia elektrycznego
Inne
Odporność na promieniowanie UV
Nie
Kolor obudowy
Szary
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Ze wspornikiem
Nie
Powłoka obudowy
Inne
Z dławnicą kablową
Nie
Z pokrywą uchylną
Nie
Z uszczelką
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 11,3 mm, wysokość: 14,95 mm, liczba biegunów: 2, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Głębokość
14.95 mm
Liczba biegunów
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm²
Prąd znamionowy In
10 A
Szerokość
12.3 mm
Wysokość
32.4 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj montażu dławnicy kablowej
Inne
Sposób doprowadzenia przewodów
Inne
Rodzaj połączenia elektrycznego
Inne
Odporność na promieniowanie UV
Nie
Kolor obudowy
Szary
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Ze wspornikiem
Nie
Powłoka obudowy
Inne
Z dławnicą kablową
Nie
Z pokrywą uchylną
Nie
Z uszczelką
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 17,5 mm, wysokość: 14,95 mm, liczba biegunów: 3, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Liczba biegunów
3
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 23,5 mm, wysokość: 14,95 mm, liczba biegunów: 4, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Głębokość
14.95 mm
Liczba biegunów
4
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm²
Prąd znamionowy In
10 A
Szerokość
24.6 mm
Wysokość
32.4 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj montażu dławnicy kablowej
Inne
Sposób doprowadzenia przewodów
Inne
Rodzaj połączenia elektrycznego
Inne
Odporność na promieniowanie UV
Nie
Kolor obudowy
Szary
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Ze wspornikiem
Nie
Powłoka obudowy
Inne
Z dławnicą kablową
Nie
Z pokrywą uchylną
Nie
Z uszczelką
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 29,8 mm, wysokość: 14,95 mm, liczba biegunów: 5, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Liczba biegunów
5
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 35,9 mm, wysokość: 14,95 mm, liczba biegunów: 6, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Głębokość
14.95 mm
Liczba biegunów
6
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm²
Prąd znamionowy In
10 A
Szerokość
36.9 mm
Wysokość
32.4 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj montażu dławnicy kablowej
Inne
Sposób doprowadzenia przewodów
Inne
Rodzaj połączenia elektrycznego
Inne
Odporność na promieniowanie UV
Nie
Kolor obudowy
Szary
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Ze wspornikiem
Nie
Powłoka obudowy
Inne
Z dławnicą kablową
Nie
Z pokrywą uchylną
Nie
Z uszczelką
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Obudowa wtyku, napięcie znamionowe: 800 V, prąd znamionowy: 10 A, rodzaj przyłącza: Przyłącze zaciskane, raster: 6,2 mm, głębokość: 32,4 mm, szerokość: 48,2 mm, wysokość: 14,95 mm, liczba biegunów: 8, kolor: szary, rodzaj montażu: Montaż wtykowy
Dane techniczne
Liczba biegunów
8
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
