Charakterystyka ogólna:

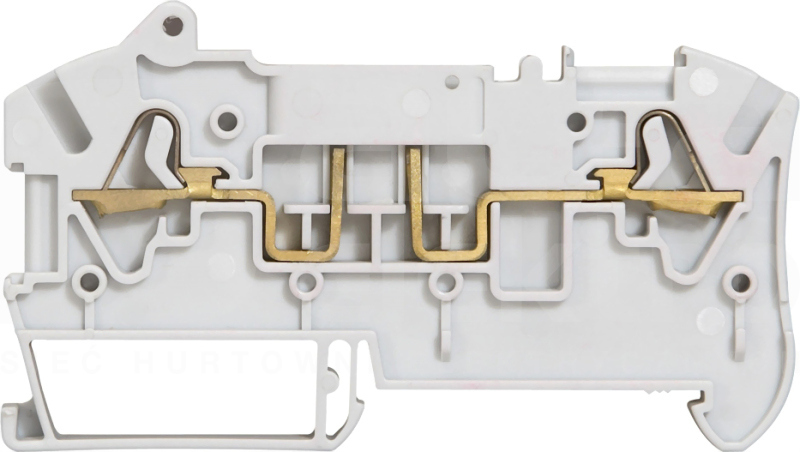

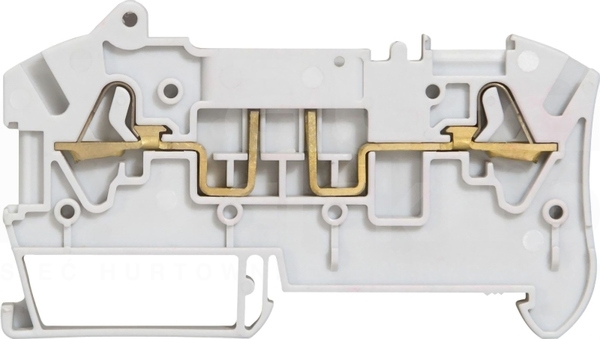

Viking™ 3 złączki sprężynowe- Sprężyna ze stali nierdzewnej. Montaż bez użycia śrub
- Złączki elektroinstalacyjne służą do wykonywania połączeń elektrycznych i
mechanicznych dwóch przewodów miedzianych ( drutów i linek)
z końcówkami tulejkowymi lub bez
- Przyłączenie, bez użycia narzędzi, przewodów sztywnych lub giętkich
z końcówkami kablowymi, dla złączek o szerokości do 6 mm
- Do montażu na wsporniku montażowym symetrycznym TH35 o głębokości 7,5 i 15 mm
- Dwa miejsca mostkowania dla mostków łączeniowych do
wykonywania połączeń ekwipotencjalnych
- Złączki standardowe
Parametry produktu:
- Przekrój przewodu sztywnego (drutu): 0,25 do 2,5 mm
- Przekrój przewodu giętkiego(linki): od 0,25 do 2,5 mm
- Przekrój przewodu giętkiego z zaciskiem tulejkowym: 0,5 do 2,5 mm
- szerokość: 6 mm
- Można je wyposażyć w sygnalizator stanu wkładki bezpiecznikowejminiaturowy rozłącznik lub rozłącznik nożowy - nr ref. 0375 15/16/17/18
Dane techniczne
Długość
80 mm
Głębokość
80 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm²
Prąd znamionowy In
15 A
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
47 mm
Wysokość przy najniższym sposobie montażu
47 mm
Zakres temperatur pracy
-5 - 40 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Klasa palności materiału izolacyjnego zgodnie z UL94
V2
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
