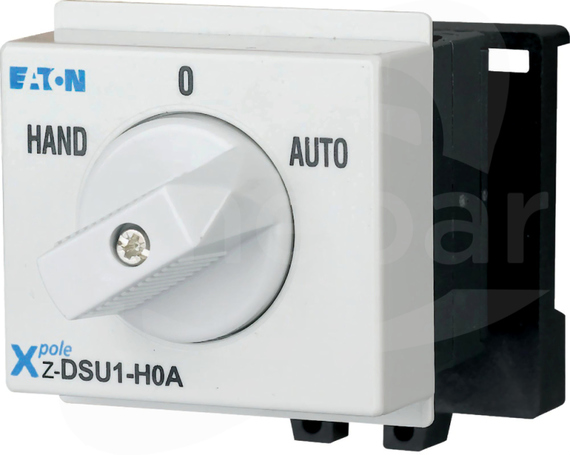

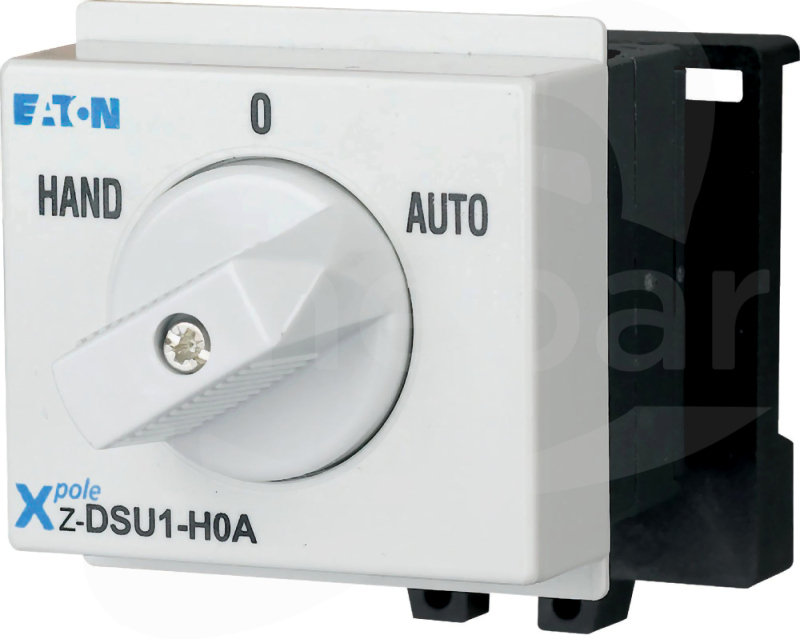

Przełączniki obrotowe serii Z-DS mają konstrukcję modułową: sam przełącznik składa się z odpowiedniego mechanizmu zapadkowego i pakietu przełączników. Krzywki (dlatego przełączniki są również określane jako „przełączniki krzywkowe”) są napędzane przez solidną, odporną na skręcanie oś aluminiową. Zestaw przełączników składa się z jednej lub więcej komórek przełączających z jednym lub dwoma niezależnymi od siebie stykami z podwójnym rozwarciem. Połączenia między sąsiednimi zaciskami przełącznika, takimi jak ten wymagany dla przełącznika woltomierza Z-DSV, są wbudowane w listwę przełącznika
Dane techniczne
Głębokość wbudowania
60 mm
Liczba biegunów
1
Liczba styków przełącznych
1
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Minimalne napięcie znamionowe
440 V
Napięcie znamionowe
690 V
Prąd znamionowy
20 A
Szerokość wyrażona liczbą modułów
3
Wytrzymałość zwarciowa (Icw)
10 kA
Funkcja przełączająca
Łącznik schodowy
Rodzaj napięcia
AC
Źródło światła
Inne
Stopień ochrony (IP)
IP20
Kolor klosza
Inne
Trzonek źródła światła
Inne
Z lampką sygnalizacyjną
Nie
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
