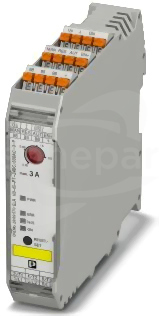

Hybrydowy rozrusznik silnika jako alternatywa do klasycznego układu stycznikowego. Uruchamia silniki AC 3~ do 3 A, zapewnia ochronę silnika i zatrzymanie awaryjne do SIL 3 / PL e. Możliwe wyłączanie grupowe, zasilanie i rozszerzenie przekaźnika poprzez łącznik T-BUS na szynę DIN
Dane techniczne
Głębokość
114 mm
Liczba pozycji sterowniczych
1
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Szerokość
22.5 mm
Wysokość
107.5 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.18 - 3 A
Znamionowe napięcie sterowania Us dla DC
19.2 - 19.2 V
Znamionowy prąd pracy Ie
3 A
Znamionowy prąd pracy dla AC-3, 400 V
3 A
Rodzaj napięcia sterowania
DC
Klasa wyzwalania
KLASA 10
Stopień ochrony (IP)
IP20
Możliwość montażu na szynie
Tak
Możliwość zewnętrznego kasowania
Tak
Rodzaj układu rozruchowego
Rozruch bezpośredni
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
Nie
Do wyłączania awaryjnego
Tak
Rodzaj podłączenia styków głównych
Zacisk sprężynowy
Z wyzwalaczem zwarciowym
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Pokrywa BRIDGE COVER w mostku CONTACTRON umożliwia przykrycie nieużywanych wtyczek przeznaczonych do ewentualnej rozbudowy systemu. Pokrywę można stosować do wersji śrubowej i wersji Push-in mostka
3-fazowy mostek obwodów okrężnych do 10 modułów, z rodziny CONTACTRON, z połączeniem Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy: 3 m
3-fazowy mostek obwodów okrężnych do 2 modułów, z rodziny CONTACTRON, z połączeniem Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy: 3 m
3-fazowy mostek obwodów okrężnych do 3 modułów, z rodziny CONTACTRON, z połączeniem Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy: 3 m
3-fazowy mostek obwodów okrężnych do 4 modułów, z rodziny CONTACTRON, z połączeniem Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy: 3 m
Mostek obwodów okrężnych, 3-fazowy, na 5 modułów, z rodziny CONTACTRON, z przyłączami Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy 3 m
3-fazowy mostek obwodów okrężnych do 6 modułów, z rodziny CONTACTRON, z połączeniem Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy: 3 m
3-fazowy mostek obwodów okrężnych do 8 modułów, z rodziny CONTACTRON, z połączeniem Push-in i obudową o szerokości 22,5 mm, przewód przyłączeniowy: 3 m
Przekaźnikowy moduł rozszerzeń do hybrydowego rozrusznika silnika ELR-...-P, sygnalizacja zwrotna ruch w prawo/lewo przy aktywnym sygnale sterującym, przyłącze śrubowe, w komplecie łącznik T-BUS na szynę DIN
Złącze do PCB, przekrój znamionowy: 1,5 mm², kolor: zielony, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 160 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość przyłączy: 5, rodzina produktów: IMC 1,5/..-ST...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
160 V
Odstępy między stykami
3.81 mm
Odstępy między złączami
3.81 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 0.5 mm2
Prąd znamionowy In
8 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
2.5 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Rodzaj styku
Inne
Materiał elementu izolacyjnego
Poliamid (PA)
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 1,5 mm², kolor: zielony, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 160 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość przyłączy: 5, rodzina produktów: MC 1,5/..-ST...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
160 V
Odstępy między stykami
3.81 mm
Odstępy między złączami
3.81 mm
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.75 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 0.5 mm2
Prąd znamionowy In
8 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
2.5 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Rodzaj styku
Gniazdo
Materiał elementu izolacyjnego
Poliamid (PA)
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
W przypadku nowych instalacji stosować następujący artykuł: 2904614 Zasilacz MINI POWER z kluczowaniem w obwodzie pierwotnym do montażu na szynie DIN, wejście: 1-fazowe, wyjście: 24 V DC / 1,5 A
Zasilacz QUINT POWER z kluczowaniem w obwodzie pierwotnym, przyłącze śrubowe, do montażu na szynie DIN, możliwe zasilanie urządzeń poprzez złącze szyny DIN TBUS, lakier ochronny, wejście: 1-fazowe, wyjście: 24 V DC/2,5 A
