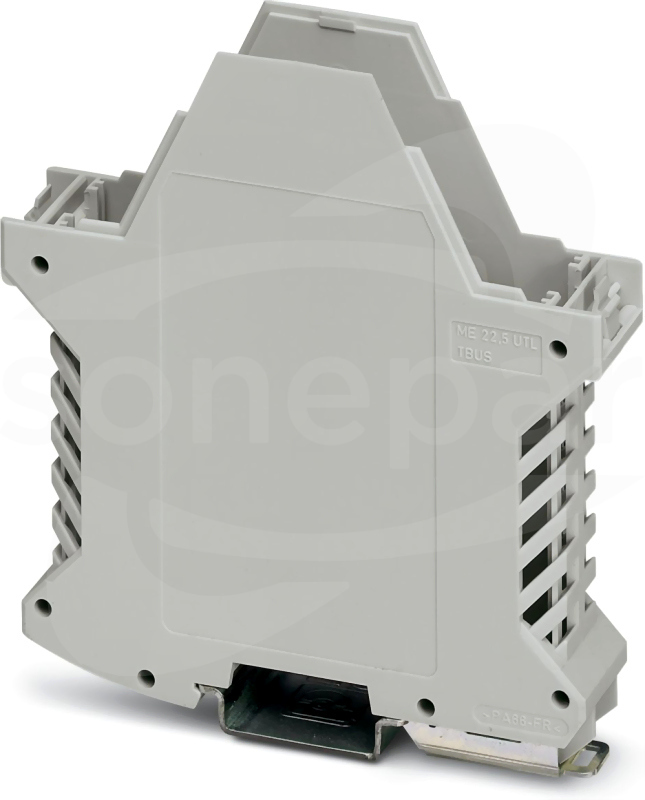

Obudowa na szynę DIN, Podstawa obudowy z nóżką metalową, wysoka konstrukcja, ze szczeliną wentylacyjną, szerokość: 22,6 mm, wysokość: 99 mm, głębokość: 107,3 mm, kolor: jasnoszary (podobne RAL 7035), połączenie poprzeczne: bez złącza magistrali, ilość biegunów - łącznik poprzeczny: nie dotyczy

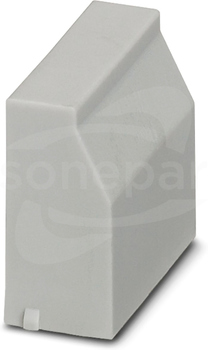

Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MKDSO), szerokość: 21 mm, wysokość: 17,05 mm, głębokość: 8,55 mm, kolor: jasnoszary (podobne RAL 7035)

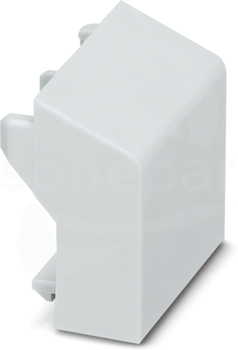

Obudowa na szynę DIN, Zaślepki do wolnych punktów zaciskowych (MSTBO), szerokość: 20 mm, wysokość: 19,05 mm, głębokość: 12,3 mm, kolor: jasnoszary (podobne RAL 7035)

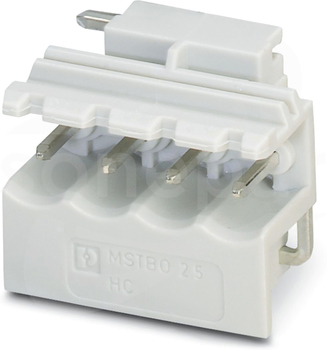

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBO...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Pin/sztyft
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Szary
Stopień zanieczyszczenia
2
Rodzaj połączenia
Płytka drukowana do kabla
Kąt płytka drukowana / wtyk
Inne
Model złącza wtykowego
Stałe złącze
Klasa palności materiału izolacyjnego zgodna z UL94

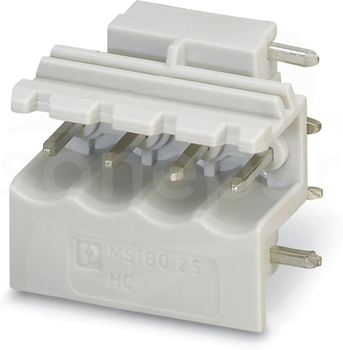

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba rzędów: 1, liczba biegunów: 4, rodzina produktów: MSTBO 2,5/..-G1R, rodzaj przyłącza: wtykowe, montaż:...
Dane techniczne
Długość pinów
3.5 mm
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 105 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Lutowanie
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Pin/sztyft
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Szary
Stopień zanieczyszczenia
2
Rodzaj połączenia
Płytka drukowana do kabla
Kąt płytka drukowana / wtyk
Inne
Model złącza wtykowego
Stałe złącze
Klasa palności materiału izolacyjnego zgodna z UL94

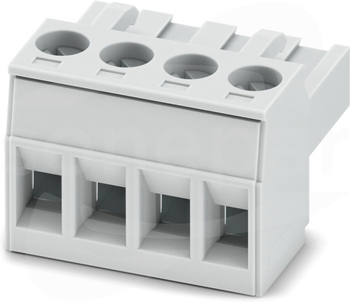

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: jasnoszary, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 4, liczba rzędów: 1, liczba biegunów: 4, ilość przyłączy: 4, rodzina produktów: MSTBT...
Dane techniczne
Liczba biegunów
4
Liczba styków
4
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5 mm
Odstępy między złączami
5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Rodzaj styku
Gniazdo
Materiał elementu izolacyjnego
Poliamid (PA)
Kolor obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
