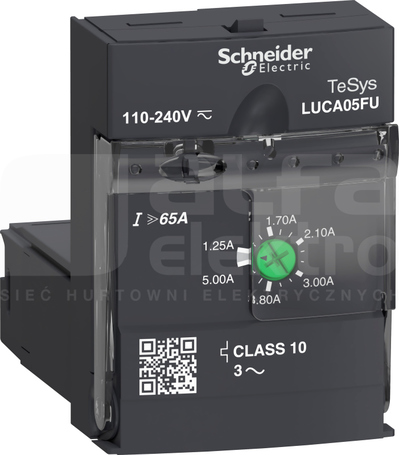

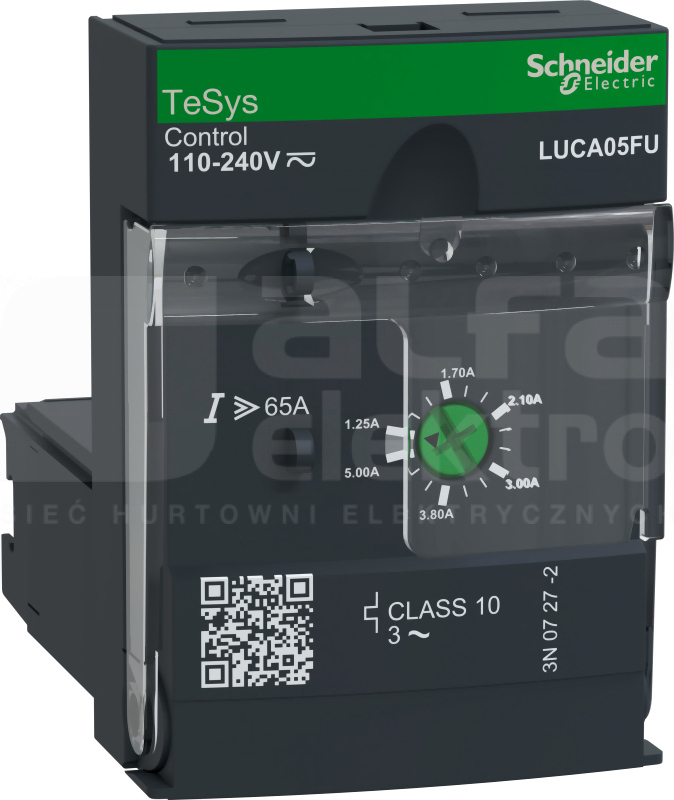

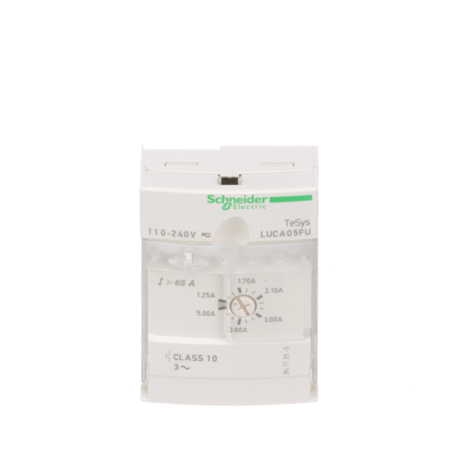

Standardowa jednostka sterująca TeSys U, którą należy włożyć do podstaw zasilania LUB12, LUB32, LUB38 w celu utworzenia sterownika rozrusznika TeSys U, do zastosowań z silnikami 3-fazowymi do 1.5kW@400V. Zapewnia pełną ochronę silników o prądzie znamionowym Ir 1.25-5A (regulowany Ir), klasa wyłączania przeciążeniowego 10, zwarcie przy 13 x Irmax, nadprąd przy 14.2 x Ir, utrata fazy, zwarcie izolacji (tylko ochrona urządzeń). Do stosowania z napięciem 110-240 V AC / 110-220 V DC do sterowania rozrusznikiem (poprzez zaciski sterujące A1/A2 znajdujące się w bazie zasilającej). Certyfikowane w połączeniu z podstawą zasilania LUB (IEC, UL, CSA, CCC, EAC, Marine)
Dane techniczne
Głębokość
60 mm
Liczba biegunów
3
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Napięcie zasilające dla AC 50 Hz
V [MV]
Napięcie zasilające dla AC 60 Hz
V [MV]
Napięcie zasilające dla DC
V [MV]
Szerokość
45 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
65 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
65 A
Wysokość
66 mm
Zakres nastawy wyzwalacza przeciążeniowego
1.25 - 5 A
Znamionowa moc pracy dla AC-3, 400 V
1.5 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
110 - 240 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 240 V
Znamionowe napięcie sterowania Us dla DC
110 - 220 V
Znamionowy prąd ciągły Iu
5 A
Rodzaj napięcia sterowania
AC/DC
Stopień ochrony (IP)
IP20
Rodzaj napięcia zasilającego
AC/DC
Funkcja
Inne
Z obsługą magistrali
Nie
Rodzaj wyzwalacza zwarciowego
Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi
