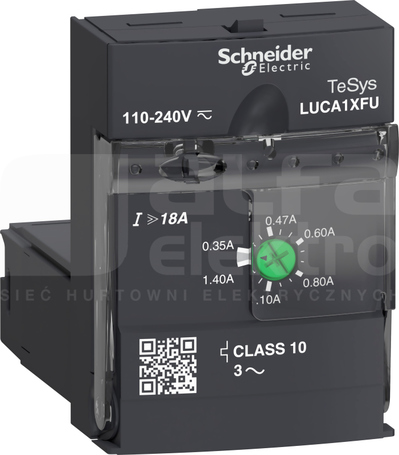

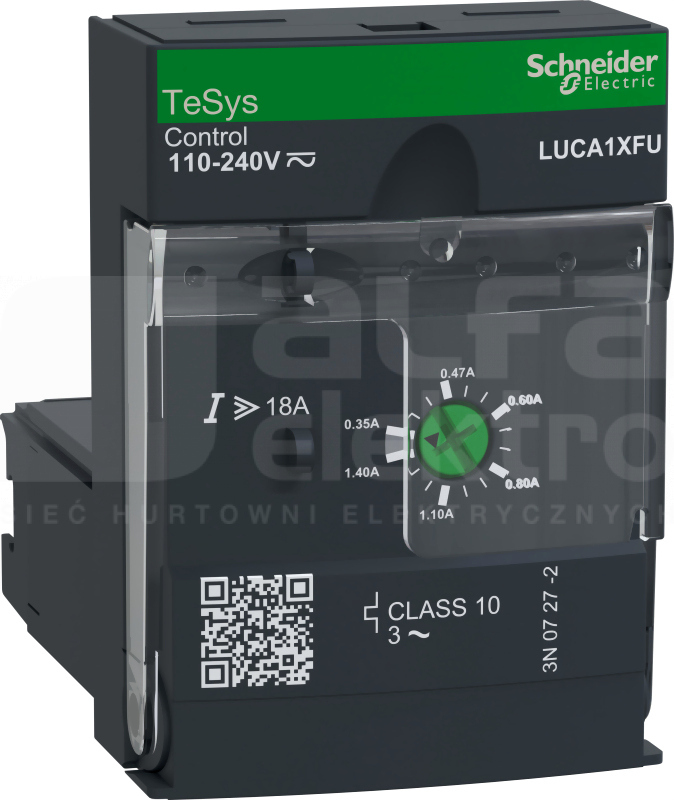

Standardowa jednostka sterująca TeSys U do wstawienia w podstawy mocy LUB12, LUB32, LUB38 w celu utworzenia sterownika rozruchowego TeSys U, dla aplikacji z silnikami 3-fazowymi do 0,25kW@400V. Zapewnia pełną ochronę silników o prądzie znamionowym Ir 0,35-1,4A (Ir regulowany), klasę zadziałania przeciążeniowego 10, zwarciowego przy 13 x Irmax, nadprądowego przy 14,2 x Ir, zaniku fazy, zwarcia izolacji (tylko ochrona urządzeń). Do stosowania z napięciem 110-240V AC / 110-220V DC do sterowania rozrusznikiem (poprzez zaciski sterujące A1/A2 znajdujące się w podstawie mocy). Certyfikowany w przypadku stosowania w połączeniu z podstawą mocy LUB (IEC, UL, CSA, CCC, EAC, Marine), zgodny z Green Premium (RoHS/REACh)
Dane techniczne
Głębokość
60 mm
Liczba biegunów
3
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Napięcie zasilające dla AC 50 Hz
V [MV]
Napięcie zasilające dla AC 60 Hz
V [MV]
Napięcie zasilające dla DC
V [MV]
Szerokość
45 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
18 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
18 A
Wysokość
66 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.35 - 1.4 A
Znamionowa moc pracy dla AC-3, 400 V
0.25 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
110 - 240 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 240 V
Znamionowe napięcie sterowania Us dla DC
110 - 220 V
Znamionowy prąd ciągły Iu
1.4 A
Rodzaj napięcia sterowania
AC/DC
Stopień ochrony (IP)
IP20
Rodzaj napięcia zasilającego
AC/DC
Funkcja
Inne
Z obsługą magistrali
Nie
Rodzaj wyzwalacza zwarciowego
Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi
