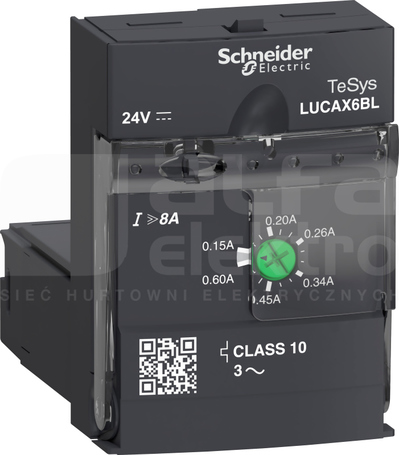

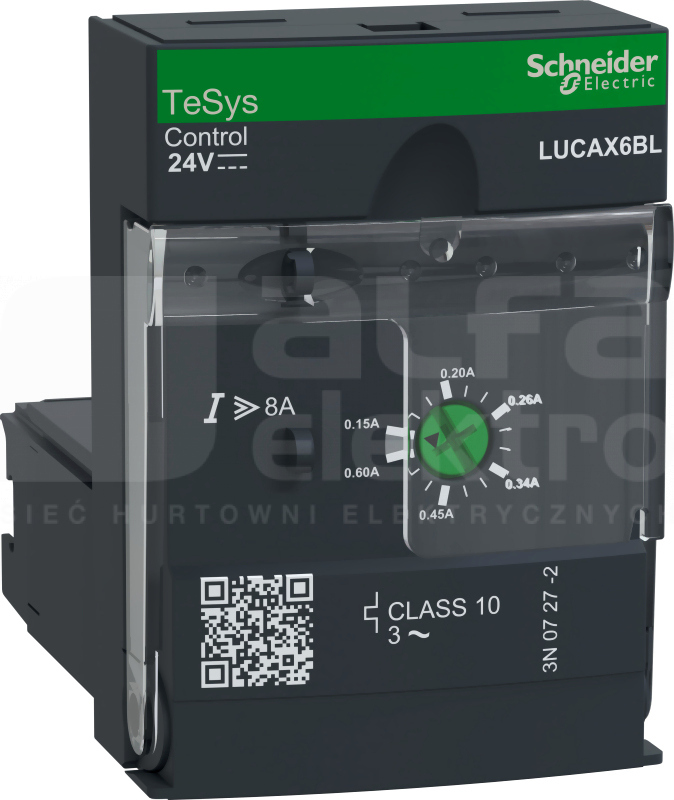

TeSys U standard control unit to be inserted in power bases LUB12, LUB32, LUB38 to form a TeSys U starter controller, for 3-phase motor applications up to 0.09kW@400V. It provides full protection to motors with a rated current Ir 0.15-0.6A (Ir adjustable), overload tripping class 10, short circuit at 13 x Irmax, overcurrent at 14.2 x Ir, phase loss, insulation fault (protection of equipment only). To be used with a 24V DC voltage for the control of the starter (through the control terminals A1/A2 located in the power base). Certified when used in conjunction with a LUB power base (IEC, UL, CSA, CCC, EAC, Marine), Green Premium compliant (RoHS/REACh)
Dane techniczne
Głębokość
60 mm
Liczba biegunów
3
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Napięcie zasilające dla AC 50 Hz
V [MV]
Napięcie zasilające dla AC 60 Hz
V [MV]
Napięcie zasilające dla DC
V [MV]
Szerokość
45 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
7.8 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
7.8 A
Wysokość
66 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.15 - 0.6 A
Znamionowa moc pracy dla AC-3, 400 V
0.09 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd ciągły Iu
0.6 A
Znamionowy prąd pracy Ie
32 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Rodzaj napięcia zasilającego
DC
Funkcja
Inne
Z wyzwalaczem zwarciowym
Tak
Z obsługą magistrali
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Rodzaj napięcia zasilania
AC
Rodzaj ochrony silnika
Wyzwalacz termiczno-magnetyczny
Rodzaj wyzwalacza zwarciowego
Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi
