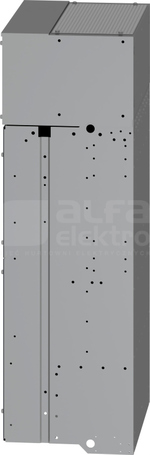

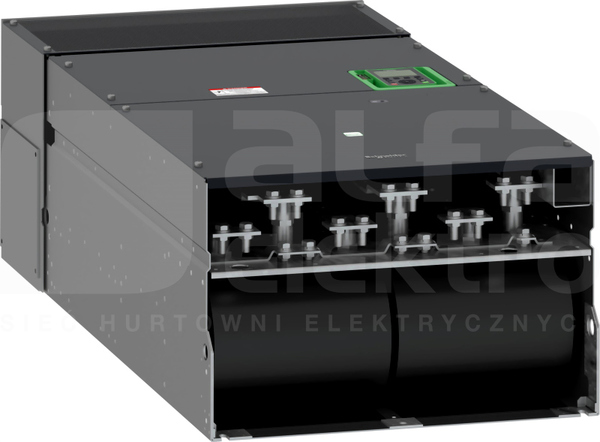

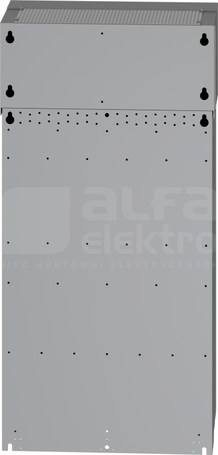

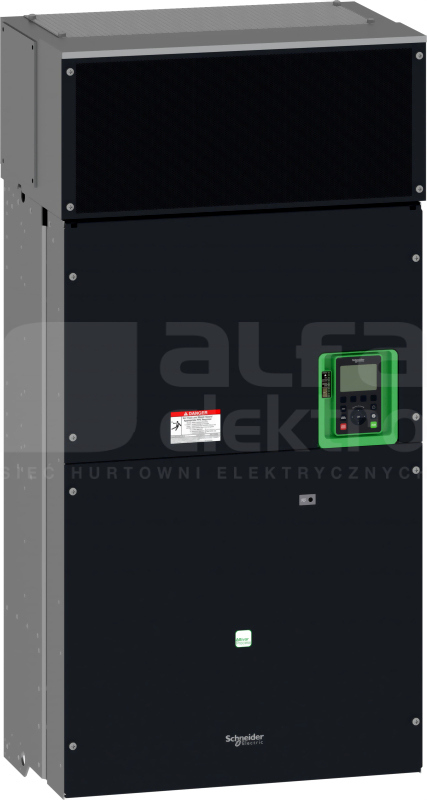

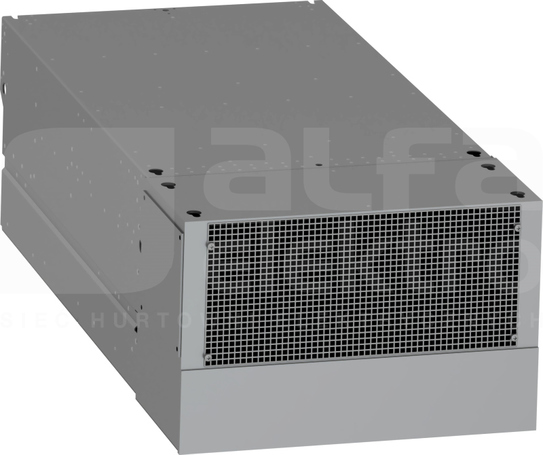

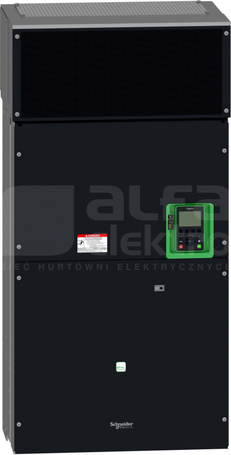

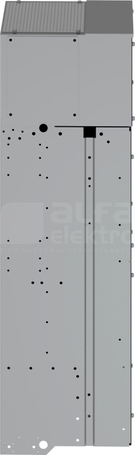

ALTIVAR 630 IP21 315KW 380V/480V FalownikSCHNEIDER ELECTRIC

files/fotob/1282161.jpg.
ALTIVAR 630 IP21 315KW 380V/480V Falownik
Porównaj
ALTIVAR 630 IP21 315KW 380V/480V Falownik
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
ALTIVAR PROCESS ATV600
Nr Katalogowy:
ATV630C31N4
Kod EAN:
3606481154736
Symbol Sonepar:
P01815829
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Konfigurator produktu
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

This Altivar Process ATV600 variable speed drive can feed 3-phase synchronous and asynchronous power motors. It features 3 built-in RJ45 communication ports as standard, 1 Ethernet port, 2 serial ports. It works at a rated supply voltage from 380V to 480V AC. This drive provides up to 30% energy saving when on standby due to the innovative ‘‘Stop and Go’’operation without additional costs. It is suitable for motors with power rating up to 315kW / 500hp for applications requiring slight overload (up to 120%). It is suitable for motors with power rating up to 250kW / 400hp for applications requiring significant overload (up to 150%). It weighs 203kg and its dimensions are, 598mm wide, 1195mm high, 380mm deep. This drive is focused on fluids management processing and energy saving, it offers extensive flexibility in water and wastewater, mining, minerals and metals, oil and gas and food and beverage applications. Accessories (fan kit, graphic display terminal) and options (I/O expansion modules, communication modules, EMC input filters) are available with Altivar Process ATV600 drives, depending on the drive rating. It is designed to be mounted in vertical position (+/- 10 °) on a wall. This new concept of drives meets the major needs of process and utilities in terms of equipment efficiency and total cost of ownership by supporting the energy management, asset management and also the overall performance of the process

Dane techniczne

Głębokość
377 mm
Liczba wejść analogowych
3
Liczba wejść cyfrowych
6
Liczba wyjść analogowych
2
Liczba wyjść cyfrowych
0
Liczba złączy PROFINET
0
Liczba złączy sprzętowych Industrial Ethernet
1
Liczba złączy sprzętowych RS-232
0
Liczba złączy sprzętowych RS-422
0
Liczba złączy sprzętowych RS-485
1
Liczba złączy sprzętowych USB
0
Liczba złączy sprzętowych innych
0
Liczba złączy sprzętowych równoległych
0
Liczba złączy sprzętowych szeregowych TTY
0
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
315 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
315 kW
Maks. napięcie wyjściowe
480 V
Maksymalna częstotliwość wyjściowa
500 Hz
Napięcie sieci
380 - 480 V
Szerokość
595 mm
Wysokość
1190 mm
Względna tolerancja częstotliwości sieciowej
5 %
Względna tolerancja napięcia sieciowego
10 %
Znamionowy prąd wyjściowy I2N
616 A
Liczba faz wejściowych
3
Liczba faz wyjściowych
3
Stopień ochrony (IP)
IP00
Z elementem regulacyjnym/sterującym
Tak
Obsługa protokołu SafetyBUS p
Nie
Obsługa protokołu BACnet
Nie
Obsługa protokołu LON
Nie
Ze złączem do komputera PC
Nie
Obsługa protokołu INTERBUS-Safety
Nie
Obsługa protokołu EtherNet/IP
Tak
Obsługa protokołu Data-Highway
Nie
Obsługa protokołu AS-Interface Safety at Work
Nie
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
Tak
Obsługa protokołu ASI
Nie
Obsługa protokołu PROFIBUS
Tak
Obsługa protokołu SERCOS
Nie
Zintegrowany moduł hamujący (chopper)
Nie
Obsługa protokołu CAN
Nie
Obsługa protokołu Modbus
Tak
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
Tak
Obsługa innych protokołów
Nie
Obsługa protokołu DeviceNet
Tak
Obsługa protokołu PROFIsafe
Nie
Z interfejsem optycznym
Tak
Obsługa protokołu SUCONET
Nie
Obsługa protokołu DeviceNet Safety
Nie
Rodzaj przemiennika
Przemiennik napięciowy
Obsługa protokołu KNX
Nie
Obsługa protokołu TCP/IP
Tak
Obsługa protokołu Foundation Fieldbus
Nie
Dozwolone zastosowanie w przemyśle
Tak
Obsługa protokołu INTERBUS
Nie
Obsługa protokołu PROFINET IO
Tak
Obsługa protokołu PROFINET CBA
Nie
Częstotliwość sieci
50/60 Hz

Pliki do pobrania

Podręcznik użytkownika
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: zip
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Środowiskowy kodeks postępowania (ECOP)
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz

Produkty z serii

ALTIVAR 630 IP21 2,2KW 200V/240V Falownik
Zielona oferta
Porównaj
SCHNEIDER ELECTRIC
ATV630U22M3

ALTIVAR 630 IP21 2,2KW 200V/240V Falownik
więcej
ALTIVAR 630 IP21 220KW 380V/480V Falownik
Zielona oferta
Porównaj
SCHNEIDER ELECTRIC
ATV630C22N4

ALTIVAR 630 IP21 220KW 380V/480V Falownik
więcej
ALTIVAR 630 IP21 250KW 380V/480V Falownik
Zielona oferta
Porównaj
SCHNEIDER ELECTRIC
ATV630C25N4

ALTIVAR 630 IP21 250KW 380V/480V Falownik
więcej
ALTIVAR 630 IP21 3KW 200V/240V Falownik
Zielona oferta
Porównaj
SCHNEIDER ELECTRIC
ATV630U30M3

ALTIVAR 630 IP21 3KW 200V/240V Falownik
więcej
ALTIVAR 630 IP21 4KW 200V/240V Falownik
Zielona oferta
Porównaj
SCHNEIDER ELECTRIC
ATV630U40M3

ALTIVAR 630 IP21 4KW 200V/240V Falownik
więcej

Produkty powiązane i akcesoria

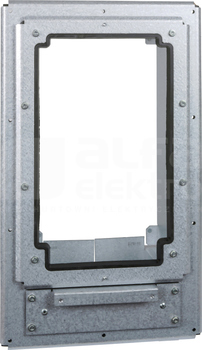

ATV600 VW3A9514 Do montażu zewnętrznego IP54 Zestaw
