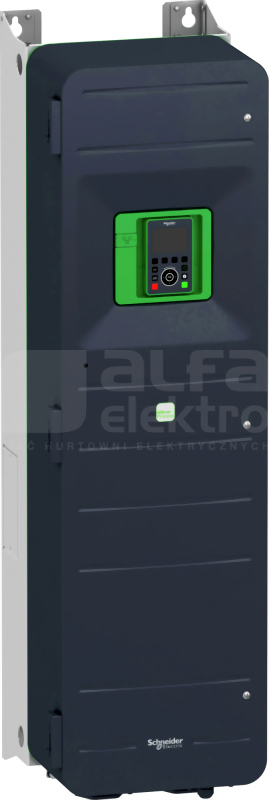

ATV650D75N4 75kW 380/480VAC FalownikSCHNEIDER ELECTRIC

files/fotob/501950.jpg.
ATV650D75N4 75kW 380/480VAC Falownik
Porównaj
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
ALTIVAR PROCESS ATV600
Nr Katalogowy:
ATV650D75N4
Kod EAN:
3606480701634
Symbol Sonepar:
P01312411
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Konfigurator produktu
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

This Altivar Process ATV600 variable speed drive can feed 3-phase synchronous and asynchronous power motors. It features 3 built-in RJ45 communication ports as standard, 1 Ethernet port, 2 serial ports. It works at a rated supply voltage from 380V to 480V AC. This drive provides up to 30% energy saving when on standby due to the innovative ‘‘Stop and Go’’operation without additional costs. It is suitable for motors with power rating up to 75kW / 100hp for applications requiring slight overload (up to 120%). It is suitable for motors with power rating up to 55kW / 75hp for applications requiring significant overload (up to 150%). It weighs 87kg and its dimensions are, 345mm wide, 1250mm high, 375mm deep. This drive is focused on fluids management processing and energy saving, it offers extensive flexibility in water and wastewater, mining, minerals and metals, oil and gas and food and beverage applications. Accessories (fan kit, graphic display terminal) and options (I/O expansion modules, communication modules, EMC input filters) are available with Altivar Process ATV600 drives, depending on the drive rating. It is designed to be mounted in vertical position (+/- 10 °) on a wall. This new concept of drives meets the major needs of process and utilities in terms of equipment efficiency and total cost of ownership by supporting the energy management, asset management and also the overall performance of the process

Dane techniczne

Głębokość
375 mm
Liczba wejść analogowych
3
Liczba wejść cyfrowych
6
Liczba wyjść analogowych
2
Liczba wyjść cyfrowych
0
Liczba złączy PROFINET
0
Liczba złączy sprzętowych Industrial Ethernet
1
Liczba złączy sprzętowych RS-232
0
Liczba złączy sprzętowych RS-422
0
Liczba złączy sprzętowych RS-485
1
Liczba złączy sprzętowych USB
0
Liczba złączy sprzętowych innych
0
Liczba złączy sprzętowych równoległych
0
Liczba złączy sprzętowych szeregowych TTY
0
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
75 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
75 kW
Maks. napięcie wyjściowe
480 V
Maksymalna częstotliwość wyjściowa
500 Hz
Napięcie sieci
380 - 480 V
Szerokość
345 mm
Wysokość
1250 mm
Względna tolerancja częstotliwości sieciowej
5 %
Względna tolerancja napięcia sieciowego
10 %
Znamionowy prąd wyjściowy I2N
145 A
Liczba faz wejściowych
3
Liczba faz wyjściowych
3
Stopień ochrony (IP)
IP55
Obsługa protokołu PROFIsafe
Nie
Obsługa protokołu BACnet
Nie
Obsługa protokołu SUCONET
Nie
Obsługa protokołu DeviceNet Safety
Nie
Rodzaj przemiennika
Przemiennik napięciowy
Obsługa protokołu KNX
Nie
Obsługa protokołu TCP/IP
Tak
Obsługa protokołu Foundation Fieldbus
Nie
Dozwolone zastosowanie w przemyśle
Tak
Obsługa protokołu INTERBUS
Nie
Obsługa protokołu Modbus
Tak
Obsługa protokołu PROFINET CBA
Nie
Częstotliwość sieci
50/60 Hz
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
Tak
Z elementem regulacyjnym/sterującym
Tak
Obsługa protokołu SafetyBUS p
Nie
Obsługa protokołu LON
Nie
Ze złączem do komputera PC
Nie
Obsługa protokołu INTERBUS-Safety
Nie
Obsługa protokołu EtherNet/IP
Tak
Obsługa protokołu Data-Highway
Nie
Obsługa protokołu AS-Interface Safety at Work
Nie
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
Tak
Obsługa protokołu ASI
Nie
Obsługa protokołu PROFIBUS
Tak
Obsługa protokołu SERCOS
Nie
Zintegrowany moduł hamujący (chopper)
Nie
Obsługa protokołu PROFINET IO
Tak
Obsługa protokołu CAN
Nie
Z interfejsem optycznym
Nie
Obsługa innych protokołów
Nie
Obsługa protokołu DeviceNet
Tak

Pliki do pobrania

Podręcznik użytkownika
Format: xlsx
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: zip
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Środowiskowy kodeks postępowania (ECOP)
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz
