SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 45KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 499 X 275 X 204 (HXWXD), FSE WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY Power Module SINAMICS PM230 Power Module with degree of protection IP20 the specialist for building management systems for the SINAMICS G120P frequency converter. The SINAMICS power unit together with the suitable CU230P-2 control unit and an IOP/IOP-2 (Intelligent Operator Panel) or BOP-2 (Basic Operator Panel) operator panel makes up the functional SINAMICS G120P frequency converter. The PM230 (degree of protection IP20) is a built-in device for installation in electrical cabinets and only generates low line harmonics and apparent power losses. In addition to the energy-related advantages, there is also less environmental stress. The PM230 Power Module (degree of protection IP 20) supplies motors in a power range extending from 0.37 kW up to 75 kW. Frame sizes FSA up to FSF of the PM230 Power Module, in degree of protection IP 20 as well as push-through versions are available with an integrated Class A line filter for installations according to Category C2 according to EN 61800-3 or without integrated line filter. As standard, the following accessories are included in the scope of delivery: Shield plates and shield connecting kits for EMC-compliant connection of power and control cables for frame sizes FSA up to FSC, plug connectors for the line supply and motor. SINAMICS – the integrated drive family for every application area
Dane techniczne
Głębokość
204 mm
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
45 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
37 kW
Maksymalna częstotliwość wyjściowa
550 Hz
Napięcie sieci
380 - 480 V
Szerokość
275 mm
Wysokość
499 mm
Względna tolerancja częstotliwości sieciowej
5 %
Względna tolerancja napięcia sieciowego
-10 %
Znamionowe napięcie wyjściowe
400 V
Znamionowy prąd wyjściowy
90 A
Znamionowy prąd wyjściowy I2N
90 A
Liczba faz wejściowych
3
Liczba faz wyjściowych
3
Stopień ochrony (IP)
IP20
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
Nie
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
3-LETNIA OCHRONA SERWISOWA Ochrona w przypadku awarii przekształtnika SINAMICS o przedłużonym okresie serwisowym 3 lat. W przypadku wystąpienia awarii w okresie serwisowym, zarejestrowany produkt zostanie bezpłatnie wymieniony lub naprawiony. 3-LETNIA OCHRONA SERWISOWA musi być zakupiona w dniu...
5-LETNIA OCHRONA SERWISOWA Ochrona w przypadku awarii przekształtnika SINAMICS o przedłużonym okresie serwisowym 5 lat. W przypadku wystąpienia awarii w okresie serwisowym, zarejestrowany produkt zostanie bezpłatnie wymieniony lub naprawiony. 5-LETNIA OCHRONA SERWISOWA musi być zakupiona w dniu...
MICROMASTER 4 Output reactor 380-480V 3AC 75 A (HO/CT)/90A (LO/VT) Stand-alone FS E-0.3 MH Electrical reactor SINAMICS output reactor for modular SINAMICS G120 inverters as well as for MICROMASTER 4. Output reactors are used to reduce capacitive equalizing currents and voltage rate of rise (dv/dt) for...

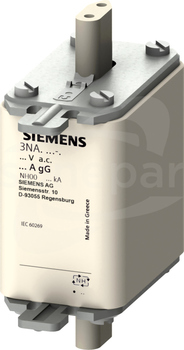

Wkładka topikowa NH SENTRON 3NA3 do selektywnej ochrony przewodów i instalacji.
System bezpieczników NH daje skuteczną ochronę osób, sprzętu i systemu poprzez bezpieczne odłączenie w przypadku przeciążenia lub zwarcia.
Wkładki bezpiecznikowe NH są dostępne w zakresie od 2 A do 1250A...
Zestaw połączeniowy przekształtników PC SINAMICS Zestaw połączeniowy przekształtników PC 2 dla modułowego przekształtnika częstotliwości SINAMICS G120 oraz kompaktowego przekształtnika częstotliwości SINAMICS G120C. Zestaw połączeniowy przekształtników PC służy do sterowania i uruchomienia...
SINAMICS G120 Shield connection kit 1 incl. shield plate and mounting elements for Control Units CU230P-2 variant: HVAC, PROFIBUS DP CAN Shield connection kit SINAMICS shield connection kit for the Control Units CU230P-2 HVAC/DP/CAN, CU240B-2 and CU240E-2 of the modular SINAMICS G120 frequency converter...
Zestaw przyłączeniowy ekranu SINAMICS dla jednostek sterujących CU230P-2 PN, CU240E-2 PN i CU240E-2 PN-F dla modułowego przekształtnika częstotliwości SINAMICS G120. Zestaw przyłączeniowy ekranu zapewnia dla wszystkich przewodów sygnałowych i komunikacyjnych optymalne przyłącze ekranu oraz...
SINAMICS Line filter class B for Power Module FSE 380V-480V 3AC 105A Electrical filter SINAMICS Class B line filter for modular SINAMICS G120 inverters. With one of the additional line filters, the Power Module achieves a higher radio interference class. The line filter is available for frame sizes FSA...
SINAMICS SD card 512 MB empty Memory card SINAMICS SD card 512 MB for the SINAMICS G120, G120C, G120P and SINAMICS V20 and V90 frequency converters. The parameter settings (up to 100 parameter sets) of a converter can be stored on the SINAMICS SD memory card. The memory card also supports series commissioning...
SINAMICS Shield connection kit for Power Module FSD and FSE Shield connection kit SINAMICS shield connection kit for the Power Modules PM230, IP20, PM240, PM240-2 and PM250 of the SINAMICS G120 modular frequency converter and the PM340 Power Module of the SINAMICS S110 servo drive. The shield connection...

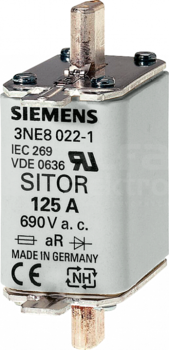

Bezpieczniki do ochrony półprzewodników SITOR 3NE, 3NC chronią półprzewodniki mocy przed skutkami zwarcia. System bezpiecznikowy SITOR firmy Siemens jako ważny element składowy komponentów ochrony instalacji elektrycznej SENTRON daje skuteczną ochronę personelu, sprzętu i instalacji poprzez...
