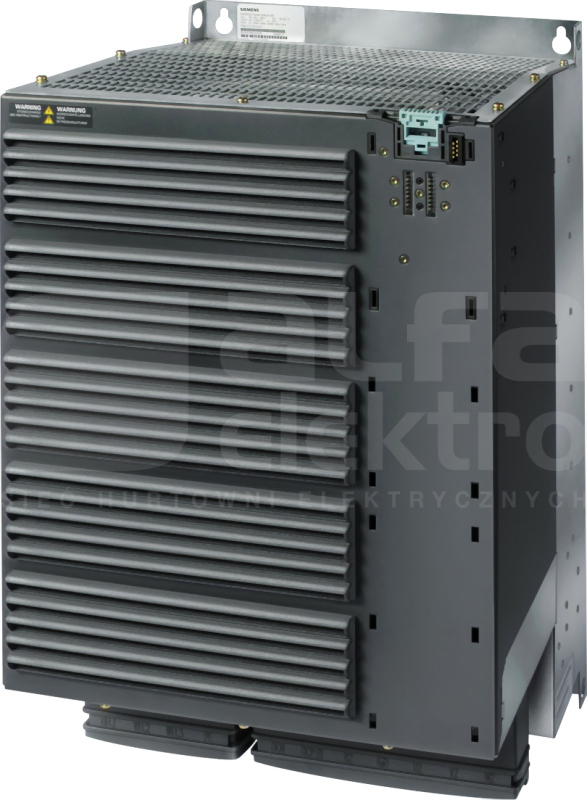

SINAMICS G120 Power Module PM240 Unfiltered With integrated braking chopper 380-480 V 3 AC +10/-10% 47-63 Hz Power high overload: 110 kW At 160% 3s, 136% 57s, 100% 240s Ambient tem. 0 to +50 °C Power low overload: 132 kW At 150% 3s, 110% 57s, 100% 240s Ambient tem. 0 to +40 °C 634 x 350 x 316 (HxWxD), FSF Degree of protection IP20 Without Control Unit and BOP Power Module SINAMICS PM230 Power Module with degree of protection IP20 the specialist for building management systems for the SINAMICS G120P frequency converter. The SINAMICS power unit together with the suitable CU230P-2 control unit and an IOP/IOP-2 (Intelligent Operator Panel) or BOP-2 (Basic Operator Panel) operator panel makes up the functional SINAMICS G120P frequency converter. The PM230 (degree of protection IP20) is a built-in device for installation in electrical cabinets and only generates low line harmonics and apparent power losses. In addition to the energy-related advantages, there is also less environmental stress. The PM230 Power Module (degree of protection IP 20) supplies motors in a power range extending from 0.37 kW up to 75 kW. Frame sizes FSA up to FSF of the PM230 Power Module, in degree of protection IP 20 as well as push-through versions are available with an integrated Class A line filter for installations according to Category C2 according to EN 61800-3 or without integrated line filter. As standard, the following accessories are included in the scope of delivery: Shield plates and shield connecting kits for EMC-compliant connection of power and control cables for frame sizes FSA up to FSC, plug connectors for the line supply and motor. SINAMICS - the integrated drive family for every application area
Dane techniczne
Głębokość
316 mm
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
132 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
110 kW
Maksymalna częstotliwość wyjściowa
550 Hz
Moc oddawana przy znamionowym napięciu wyjściowym
0.11 kW
Napięcie sieci
380 - 480 V
Szerokość
350 mm
Wysokość
634 mm
Względna tolerancja częstotliwości sieciowej
5 %
Względna tolerancja napięcia sieciowego
-10 %
Znamionowe napięcie wyjściowe
400 V
Znamionowy prąd wyjściowy
250 A
Znamionowy prąd wyjściowy I2N
250 A
Liczba faz wejściowych
3
Liczba faz wyjściowych
3
Stopień ochrony (IP)
IP20
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
Nie
Rodzaj przemiennika
Przemiennik napięciowy
Częstotliwość sieci
50/60 Hz
Dozwolone zastosowanie w przemyśle
Nie
Zintegrowany moduł hamujący (chopper)
Tak
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
3-LETNIA OCHRONA SERWISOWA Ochrona w przypadku awarii przekształtnika SINAMICS o przedłużonym okresie serwisowym 3 lat. W przypadku wystąpienia awarii w okresie serwisowym, zarejestrowany produkt zostanie bezpłatnie wymieniony lub naprawiony. 3-LETNIA OCHRONA SERWISOWA musi być zakupiona w dniu...
5-LETNIA OCHRONA SERWISOWA Ochrona w przypadku awarii przekształtnika SINAMICS o przedłużonym okresie serwisowym 5 lat. W przypadku wystąpienia awarii w okresie serwisowym, zarejestrowany produkt zostanie bezpłatnie wymieniony lub naprawiony. 5-LETNIA OCHRONA SERWISOWA musi być zakupiona w dniu...
Zestaw połączeniowy przekształtników PC SINAMICS Zestaw połączeniowy przekształtników PC 2 dla modułowego przekształtnika częstotliwości SINAMICS G120 oraz kompaktowego przekształtnika częstotliwości SINAMICS G120C. Zestaw połączeniowy przekształtników PC służy do sterowania i uruchomienia...
SINAMICS G120 Shield connection kit 1 incl. shield plate and mounting elements for Control Units CU230P-2 variant: HVAC, PROFIBUS DP CAN Shield connection kit SINAMICS shield connection kit for the Control Units CU230P-2 HVAC/DP/CAN, CU240B-2 and CU240E-2 of the modular SINAMICS G120 frequency converter...
Zestaw przyłączeniowy ekranu SINAMICS dla jednostek sterujących CU230P-2 PN, CU240E-2 PN i CU240E-2 PN-F dla modułowego przekształtnika częstotliwości SINAMICS G120. Zestaw przyłączeniowy ekranu zapewnia dla wszystkich przewodów sygnałowych i komunikacyjnych optymalne przyłącze ekranu oraz...
SINAMICS SD card 512 MB empty Memory card SINAMICS SD card 512 MB for the SINAMICS G120, G120C, G120P and SINAMICS V20 and V90 frequency converters. The parameter settings (up to 100 parameter sets) of a converter can be stored on the SINAMICS SD memory card. The memory card also supports series commissioning...

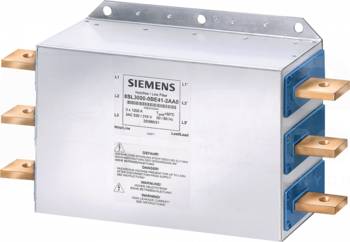

SINAMICS Additional line filter Cl. A for Power Module PM 240 FSF from 110 kW LO 380-480V 3AC 250A 360x 240x 116 mm HxWxD Electrical filter SINAMICS Class A line filter for the PM240 Power Module for modular SINAMICS G120 inverters. With one of the additional line filters, the Power Module achieves a...
