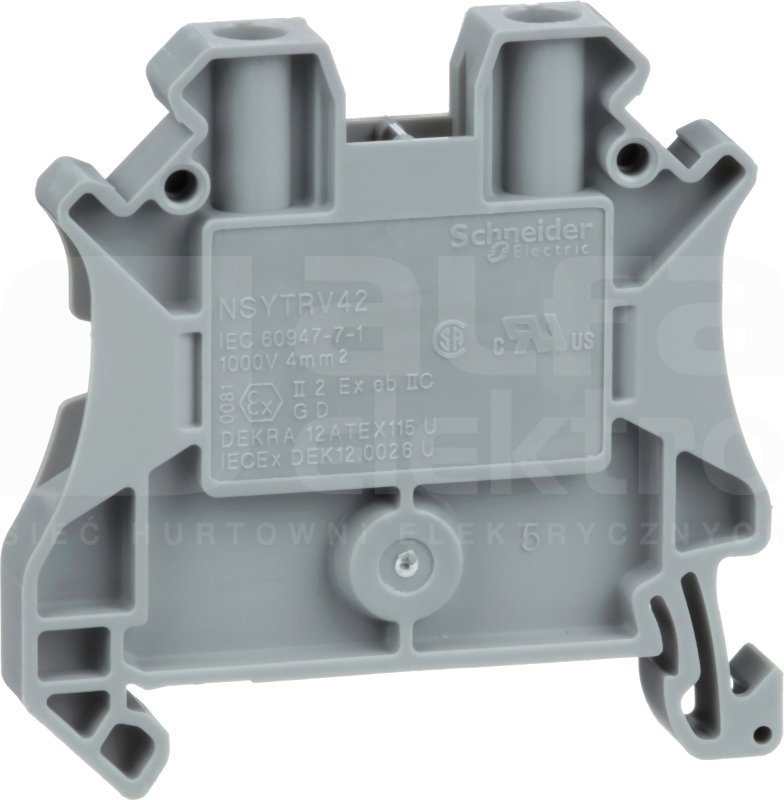

Linergy TR to blok zaciskowy dla Linergy. Należy on do bloku zacisków przelotowych Linergy o przekroju nominalnym 4 mm². Znamionowe napięcie robocze wynosi 600 V zgodnie z normą CSA/UL i 1000 V zgodnie z EN/IEC 60947-7-1. Prąd znamionowy wynosi 32A zgodnie z normą EN/IEC 60947-7-1 i 30A zgodnie z wymaganiami norm CSA i UL. Posiada szarą obróbkę powierzchni. Montaż za pomocą zacisków i bocznego połączenia przy użyciu jednopoziomowych zacisków śrubowych 1x1 Może to być podłączenie i odłączenie za pomocą śrubokręta. Jest kompatybilny z obudowami PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva Enclosure, PrismaSeT XS, Tesys. Sprzedany po 50 w opakowaniu. Temperatura powietrza otoczenia dla pracy wynosi od -40 do 130 °C zgodnie z IEC 60216-1 i VDE 0304-T21. Certyfikowanych w wielu standardach (UL, CSA, VDE, GL, ·)
Dane techniczne
Długość
47.7 mm
Głębokość
47.7 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 6 mm²
Prąd znamionowy In
32 A
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
47.5 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Symetryczna szyna DIN L=2000mm 7,5x 35mm. zastosowanie urządzenia: wielozadaniowy - gama produktów: Spacial - Typ produktu lub komponentu : szyna - skrócona nazwa urządzenia: TR - Kategoria akcesoriów / części oddzielnych: wyposażenie montażowe - rodzaj szyny: symetryczna DIN - ilość sztuk...
Akcesoria do listew zaciskowych do produktów Linergy TR. Jest to zacisk ograniczający o szerokości 5,2 mm do szyn DIN 35 mm. Charakteryzuje się NSYTRABF5 paskami
Dane techniczne
Długość
48.5 mm
Głębokość
48.5 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość przy najniższym sposobie montażu
35 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Ogranicznik końcowy Linergy NSYTR dla bloku zaciskowego. Jest kompatybilny z zaciskami śrubowymi TRV, TRH IDC, wciskanymi TRP i blokiem zacisków sprężynowych TRR. Posiada szarą obróbkę powierzchni. Montaż za pomocą śrub. Sprzedany po 50 w opakowaniu
Dane techniczne
Długość
48.6 mm
Głębokość
50.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość przy najniższym sposobie montażu
32.8 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Marking accessory for Linergy TR products. It is 6 mm clip in marking strip for NSYTRV terminals blocks. It is made of L1, L2, L3, N, PE characters printed horizontally. It is compatible with all 4 mm² and 6.2 mm width terminal blocks. It is also compatible with 16 mm² terminal blocks with 2 marking...
Linergy NSYTR plug-in bridge for terminal block. It has red surface treatment. It provides 10 ways for 4mm² terminals. It is compatible with TRV screw terminal, TRH IDC, TRP push-in and TRR spring terminal block. Sold in lots of 10 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR marker holder for TRA label holder. It is compatible with TRA label holder. Sold in lots of 100 units. It is compliant with Green Premium (RoHS/REACH)
Linergy TR is terminal block for Linergy. It belongs to linergy passthrough terminal block with 4 mm² nominal cross section. The rated operational voltage is 600V conforming to CSA/cURus, 1000V conforming to EN/IEC 60947-7-1 and 690V conforming to ATEX Exe II Ex II 2 GD. The rated current is 32A conforming...
Dane techniczne
Długość
47.7 mm
Głębokość
47.7 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 6 mm²
Prąd znamionowy In
32 A
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
47.5 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Niebieski
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Linergy NSYTR cover plate for terminal block. It has grey surface treatment. For screw single-level terminal block 1x1, 2.5 to 10mm². It is compatible with TRV screw terminal. Sold in lots of 50 units. It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
