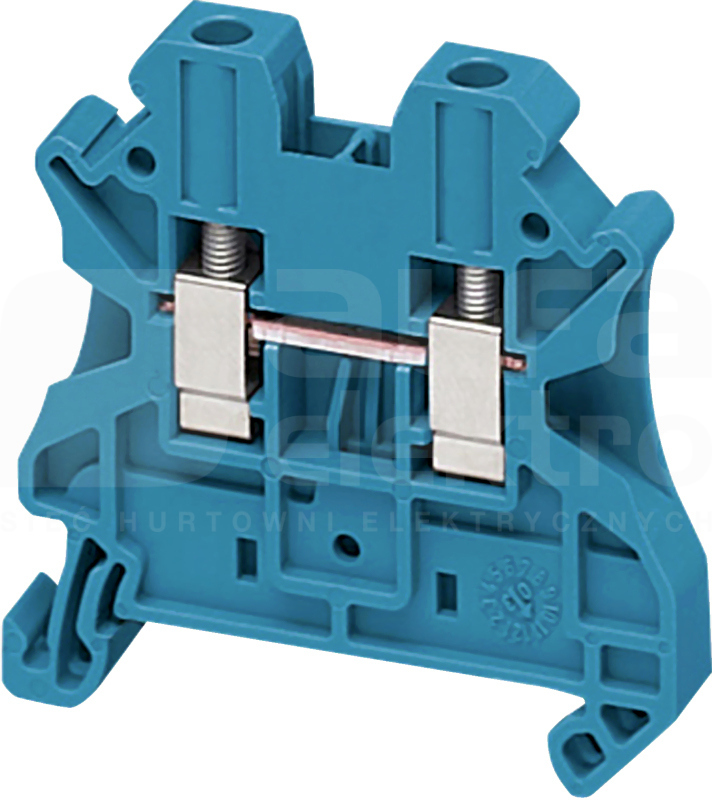

Linergy TR is terminal block for Linergy. It belongs to linergy passthrough terminal block with 4 mm² nominal cross section. The rated operational voltage is 600V conforming to CSA/cURus, 1000V conforming to EN/IEC 60947-7-1 and 690V conforming to ATEX Exe II Ex II 2 GD. The rated current is 32A conforming to EN/IEC 60947-7-1, 30A conforming to CSA/cURus and 30A conforming to ATEX Exe II Ex II 2 GD. It has blue surface treatment. Mounting by clip-on and sideways connection by single-level 1x1 screw terminals. It could be connection and disconnection by screwdriver. It is compatible with spacial enclosures for Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Sold in lots of 50 units. Ambient air temperature for operation is from -40 to 130 °C conforming to IEC 60216-1 and VDE 0304-T21. Multi standards certified (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Długość
47.7 mm
Głębokość
47.7 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 6 mm²
Prąd znamionowy In
32 A
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
47.5 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Niebieski
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Symetryczna szyna DIN L=2000mm 7,5x 35mm. zastosowanie urządzenia: wielozadaniowy - gama produktów: Spacial - Typ produktu lub komponentu : szyna - skrócona nazwa urządzenia: TR - Kategoria akcesoriów / części oddzielnych: wyposażenie montażowe - rodzaj szyny: symetryczna DIN - ilość sztuk...
Akcesoria do listew zaciskowych do produktów Linergy TR. Jest to zacisk ograniczający o szerokości 5,2 mm do szyn DIN 35 mm. Charakteryzuje się NSYTRABF5 paskami
Dane techniczne
Długość
48.5 mm
Głębokość
48.5 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość przy najniższym sposobie montażu
35 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Ogranicznik końcowy Linergy NSYTR dla bloku zaciskowego. Jest kompatybilny z zaciskami śrubowymi TRV, TRH IDC, wciskanymi TRP i blokiem zacisków sprężynowych TRR. Posiada szarą obróbkę powierzchni. Montaż za pomocą śrub. Sprzedany po 50 w opakowaniu
Dane techniczne
Długość
48.6 mm
Głębokość
50.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość przy najniższym sposobie montażu
32.8 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Marking accessory for Linergy TR products. It is 6 mm clip in marking strip for NSYTRV terminals blocks. It is made of L1, L2, L3, N, PE characters printed horizontally. It is compatible with all 4 mm² and 6.2 mm width terminal blocks. It is also compatible with 16 mm² terminal blocks with 2 marking...
Linergy NSYTR plug-in bridge for terminal block. It has red surface treatment. It provides 10 ways for 4mm² terminals. It is compatible with TRV screw terminal, TRH IDC, TRP push-in and TRR spring terminal block. Sold in lots of 10 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR marker holder for TRA label holder. It is compatible with TRA label holder. Sold in lots of 100 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR cover plate for terminal block. It has grey surface treatment. For screw single-level terminal block 1x1, 2.5 to 10mm². It is compatible with TRV screw terminal. Sold in lots of 50 units. It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
