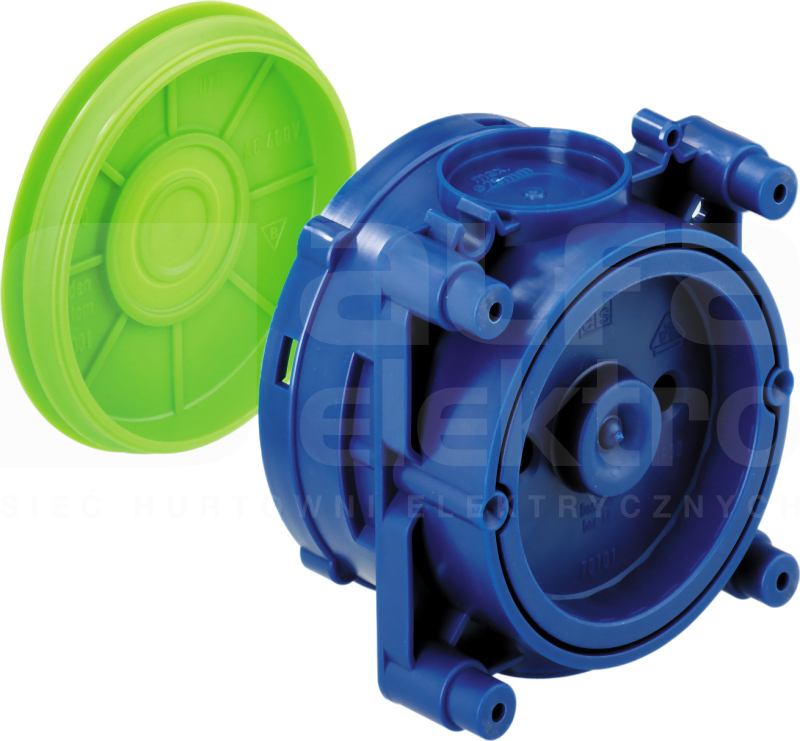

Puszka instalacyjna, 2 otwory do mocowania o rozstawie śrub 60mm, możliwość łączenia w rozstawie normatywnym 71mm, w pełni izolowane przejście przewodów, nadaje się do wszystkich rodzajów szalunków i szalunków przeciwstawnych, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bezhalogenowy, 2-częściowa, montaż na magnes i gwoździe, membrana do perforacji, Zakres uszczelnienia M16-M25, kompatybilność z prętami wsporczymi Pomiary: 71 x 71 x 50mm
Dane techniczne
Do przewodów o średnicy
1 - 25 mm
Długość
71 mm
Głębokość
50 - 50 mm
Głębokość wewnętrzna
45 mm
Liczba biegunów na zacisk
0
Liczba dławnic na wyposażeniu
0
Liczba wkładów osprzętowych
1
Liczba wpustów
2
Szerokość
71 mm
Średnica
60 mm
Liczba nieregulowanych uchwytów do mocowania osprzętu
0
Liczba regulowanych uchwytów do mocowania osprzętu
0
Model/kształt/forma
Okrągły
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Do zabetonowania
Model
Pojedynczy
Stopień ochrony (IP)
IP30
Rodzaj budowy
Puszka elektroinstalacyjna
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Pokrywa
Brak
Zastosowanie specjalne
Brak
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Denko z gwintem M5, z gwintowaną tuleją M5 do mocowania haka pokrywy, zmienia każdą puszkę łączeniową U 71 w puszkę sufitowąPomiary: 70,7 x 70,7 x 23,5mm
Adapter do betonu, nadaje się do mocowania puszek U71 (za wyjątkiem Perilex), możliwość łączenia w rozstawie normatywnym 71mm, instalacja z betonu elewacyjnego do szalunków przeciwstawnych bez podpory z wstępnym montażem w zbrojeniu konstrukcji betonowej, bezhalogenowy, montaż na zbrojeniu...
Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór zawsze mniejszy o 1–3mm od średnicy rury/przewodu, z wkładem do wycinania 18mm do rur M20
Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór zawsze mniejszy o 1–3mm od średnicy rury/przewodu, z wkładem do wycinania 23mm do rur M25
Cokół, Podstawa do oparcia puszek IBT i skrzynek w przypadku szalunku przeciwstawnego w połączeniu z prętami wsporczymi, możliwość łączenia zatrzaskowego, W przypadku montażu cokołów przy użyciu gwoździ, magnesów lub kleju niezbędne jest późniejsze zatynkowanie miejsc mocowania, Do...
Materiały do mocowania do szalunków z drewna / z tworzywa sztucznego, do prac wykonywanych na miejscu lub wylewania betonu przy szalunkach drewnianych, w przypadku ekstremalnego obciążenia niezbędne 2 gwoździe, Gwóźdź aluminiowy, dł. 40mm, gładkiPomiary: 3,1 x 45 x 3,1mm
Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w połączeniu z cokołem lub puszką przeciwległą, dł. pręta = gr. ściany minus 1 cm, 2 pręty wsporcze na puszkę, 4 pręty wsporcze przy ekstremalnym obciążeniu, Pomiary: 6 x 110 x 6mm
Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w połączeniu z cokołem lub puszką przeciwległą, dł. pręta = gr. ściany minus 1 cm, 2 pręty wsporcze na puszkę, 4 pręty wsporcze przy ekstremalnym obciążeniu, Pomiary: 6 x 140 x 6mm
Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w połączeniu z cokołem lub puszką przeciwległą, dł. pręta = gr. ściany minus 1 cm, 2 pręty wsporcze na puszkę, 4 pręty wsporcze przy ekstremalnym obciążeniu, Pomiary: 6 x 190 x 6mm
Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w połączeniu z cokołem lub puszką przeciwległą, dł. pręta = gr. ściany minus 1 cm, 2 pręty wsporcze na puszkę, 4 pręty wsporcze przy ekstremalnym obciążeniu, Pomiary: 6 x 230 x 6mm
Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w połączeniu z cokołem lub puszką przeciwległą, dł. pręta = gr. ściany minus 1 cm, 2 pręty wsporcze na puszkę, 4 pręty wsporcze przy ekstremalnym obciążeniu, Pomiary: 6 x 240 x 6mm
Puszka głęboka, do nasadzania na wszystkie puszki U 71 w przypadku stosowania rury betonowej do M25, rozstaw śrub 60mm, tworzy dodatkową przestrzeń montażową o głębokości 44mm, ze stopniem ochrony IP00, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy, dołączony, membrana do perforacji...
Dane techniczne
Do przewodów o średnicy
1 - 25 mm
Długość
71 mm
Głębokość
49 - 49 mm
Głębokość
49 mm
Liczba biegunów na zacisk
0
Liczba dławnic na wyposażeniu
0
Liczba wkładów osprzętowych
1
Liczba wpustów
8
Napięcie znamionowe izolacji Ui
450 V
Szerokość
71 mm
Zakres temperatur pracy
-30 - 100 °C
Średnica
60 mm
Liczba nieregulowanych uchwytów do mocowania osprzętu
0
Liczba regulowanych uchwytów do mocowania osprzętu
0
Model/kształt/forma
Okrągły
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Do zabetonowania
Model
Pojedynczy
Z pokrywą transparentną
Nie
Stopień ochrony (IP)
IP00
Rodzaj budowy
Inne
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Z pokrywą
Nie
Blokada rury
Tak
Stała pozycja zacisku
Nie
Wykonanie/rodzaj pokrywy
Pokrywa maskująca
Możliwość rozbudowy
Nie
Przepust kablowy rurowy
Nie
Plombowane
Nie
Z zaczepami pazurkowatymi
Nie
Rodzaj wpustu
Przewód/rurka
Przepusty kablowe z osłabieniami
Nie
Wyposażenie
Brak
Do rur o średnicy
20/25 mm
Zastosowanie specjalne
Brak
Z pierścieniem obrotowym
Nie
Z ekranowaniem
Nie
Ze śrubami
Nie
Opcjonalna blokada rury
Nie
Zaczep/hak do montażu oświetlenia
Nie
Z przegrodą
Nie
Podtrzymanie funkcji
Brak
Przepust kablowy w postaci dławnicy membranowej
Nie
Króciec
Brak
Pokrywa przezroczysta
Nie
Przepust kablowy membranowy
Nie
Sposób mocowania pokrywy
Zatrzask
Pokrywa
Brak
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Puszka głęboka, do nasadzania na wszystkie puszki U 71 w przypadku stosowania rur do M32, rozstaw śrub 60mm, tworzy dodatkową przestrzeń montażową o głębokości 49mm, ze stopniem ochrony IP00, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy, dołączony, membrana do perforacji, Zakres...
Dane techniczne
Do przewodów o średnicy
1 - 32 mm
Długość
71 mm
Głębokość
49 - 49 mm
Głębokość wewnętrzna
49 mm
Liczba biegunów na zacisk
0
Liczba dławnic na wyposażeniu
0
Liczba wkładów osprzętowych
1
Liczba wpustów
4
Szerokość
71 mm
Średnica
60 mm
Liczba nieregulowanych uchwytów do mocowania osprzętu
0
Liczba regulowanych uchwytów do mocowania osprzętu
0
Model/kształt/forma
Okrągły
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Do zabetonowania
Model
Pojedynczy
Stopień ochrony (IP)
IP00
Rodzaj budowy
Inne
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Z zaczepami pazurkowatymi
Nie
Przepusty kablowe z osłabieniami
Nie
Z ekranowaniem
Nie
Zastosowanie specjalne
Brak
Montaż urządzenia elektrycznego
Śrubowy lub rozporowy
Z pierścieniem obrotowym
Nie
Opcjonalna blokada rury
Nie
Podtrzymanie funkcji
Brak
Zaczep/hak do montażu oświetlenia
Nie
Z przegrodą
Nie
Przepust kablowy w postaci dławnicy membranowej
Nie
Sposób mocowania pokrywy
Zatrzask
Króciec
Brak
Pokrywa przezroczysta
Nie
Przepust kablowy membranowy
Nie
Wpusty z tyłu
Nie
Pokrywa
Brak
Do rur o średnicy
32 mm
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
