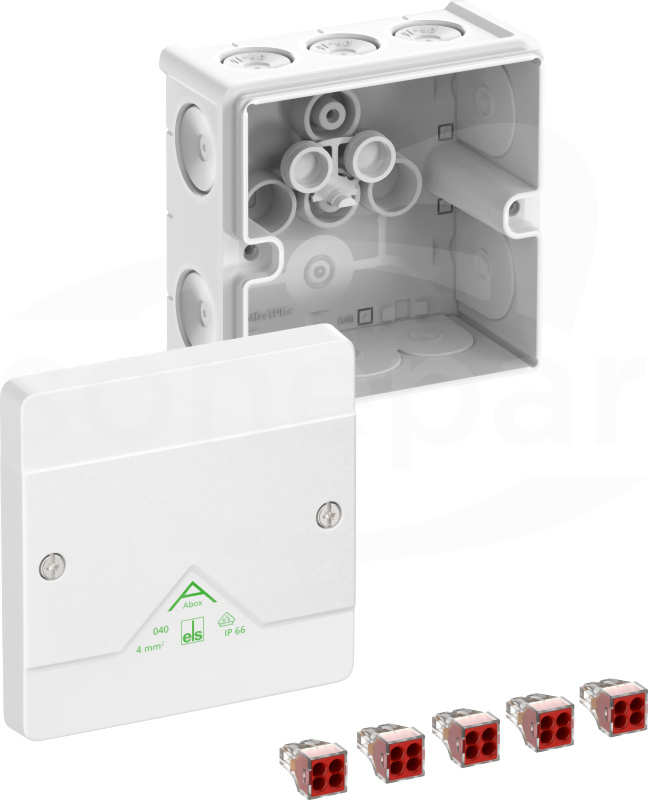

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 4mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20/M25, Zakres uszczelnienia 4-21mm, (1 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym, biały, Ui=400 V AC, In=32 Amper, z 5 bezśrubowymi zaciskami 4-przewodowymi Wago 773-604, maks. przekrój znamionowy wg DIN EN 60998: 4mm², akceptowalne przekroje do zacisku na biegun: 4 x 1,5-4,0mm² sztywny Cu/Al (przestrzegać instrukcji montażu!) Pomiary: 102 x 102 x 57mm
Dane techniczne
Długość
102 mm
Głębokość
57 mm
Liczba biegunów
5
Liczba wpustów
11
Liczba zacisków na biegun
4
Maksymalny przekrój przewodu
4 mm²
Napięcie znamionowe izolacji Ui
400 V
Numer RAL (zbliżony)
9010
Szerokość
102 mm
Zakres temperatury pracy
-25 - 55 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Biały
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Sposób mocowania pokrywy
Przykręcenie śrubami
Pokrywa przezroczysta
Nie
Podtrzymanie funkcji
Brak
Stopień ochrony (NEMA)
Inne
Wykonanie/rodzaj pokrywy
Inne
Wyposażenie
Wtyk samozaciskowy
Odporne na warunki atmosferyczne
Tak
Do stref zagrożonych wybuchem gazu
Brak
Plombowane
Tak
Zestawialne
Nie
Montaż w ziemi
Nie
Wpusty z tyłu
Tak
Z odciążeniem naprężeń
Nie
Możliwość dodatkowego uszczelnienia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Masa uszczelniająca w zestawie
Nie
Z ekranowaniem
Nie
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, do montażu pozycyjnego maks. 6 zacisków Wago 221-413 w skrzynkach rozgałęźnych Abox / Abox Pro 025 oraz 040 od 2024 rokuPomiary: 23 x 56 x 29mm
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, do montażu pozycyjnego maks. 6 zacisków Wago 2273-205 w puszkach łączeniowych Abox / Abox Pro 025 oraz 040 od 2024 rokuPomiary: 23 x 70 x 27mm
Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., Zacisk śrubowy do Abox/Abox Pro 025 i Abox/Abox Pro 040, 5-bieg-4mm², In= 41 A, akceptowalne przekroje do zacisku na biegun: 4 x 1,5mm², 4 x 2,5mm², 4 x 4mm², Cu sztywna Pomiary:...
Dane techniczne
Głębokość
15 mm
Liczba biegunów
5
Liczba zacisków na biegun
1
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 4 mm²
Prąd znamionowy In
41 A
Szerokość
46 mm
Wysokość
25 mm
Zakres temperatur pracy
85 - 85 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Szyna znormalizowana wg DIN EN 60715, 15 x 5mm wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., do Abox / Abox Pro 040Pomiary: 15 x 71 x 5,5mm
Zestaw do późniejszego plombowania skrzynek rozgałęźnych, do Abox 025 / 040 / 060 / 100 od 2024 roku, Zestaw z dwoma zatyczkami plombującymi i śrubamiPomiary: 15 x 15 x 15mm
Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o szerokości 7mm i siatkowych korytach kablowych za pomocą uchwytu Schnabl GTH 9001. Ze śrubą z łbem walcowym 4 x 12, materiał PA6 szary, Pomiary: 17 x 30 x 14mm
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025, Abox 025-2 (pionowa), Abox 040, Abox Pro 025, pustych obudów...
