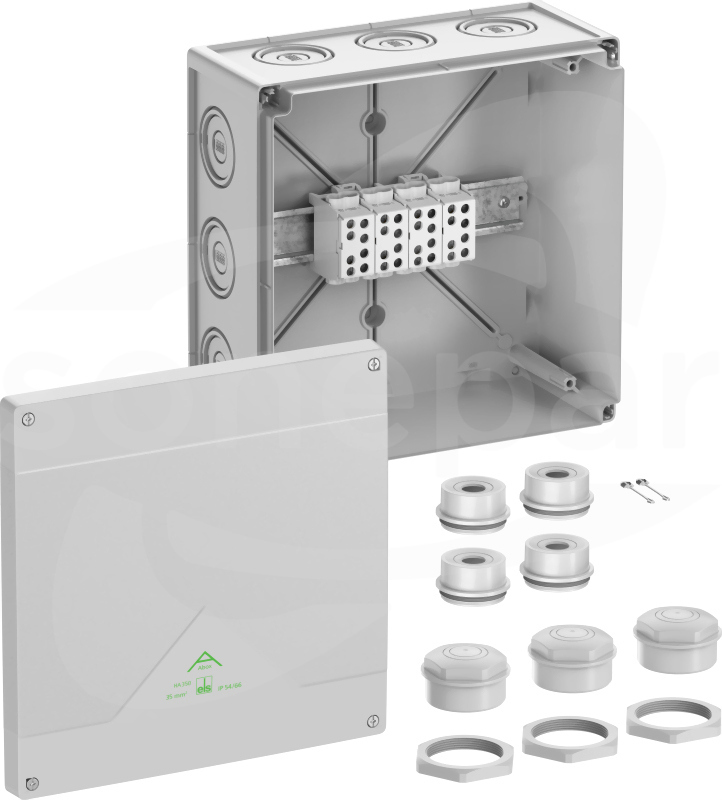

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP66, Przekrój znamionowy 35mm², Certyfikowany zgodnie z DLG (odporność na amoniak), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 12 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym, szary, Ui=690 V AC, z zaciskami rozgałęźnymi przewodu głównego zamontowanymi na szynie znormalizowanej, 4-biegunowe, przekroje do zacisku na biegun przewodu głównego: 10-35mm² sztywny (Cu/Al) i wieloprzewodowy (Cu), 10-25mm² drobnoprzewodowy z tuleja końcówki żyły (Cu). Przekroje do zacisku na biegun przewodu rozgałęźnego 1,5-25mm² sztywny (Cu/Al) i wieloprzewodowy (Cu), 1,5-16mm² drobnoprzewodowy z tuleją końcową żyły (Cu). Prąd znamionowy zgodnie z EN 60947-7: 160 A (Cu) i 130 A (Al) Pomiary: 252 x 252 x 120mm Dołączone akcesoria: 4 wpusty montażowe IP55 M40, zakres uszczelnienia 17-30mm, 3 zaślepki uszczelniające IP54 M50 zakres uszczelnienia 22-35mm, zabezpieczenie pokrywy zamykającej
Dane techniczne
Długość
252 mm
Głębokość
120 mm
Liczba biegunów
4
Liczba wpustów
16
Liczba zacisków na biegun
4
Maksymalny przekrój przewodu
35 mm²
Napięcie znamionowe izolacji Ui
690 V
Numer RAL (zbliżony)
7035
Szerokość
252 mm
Zakres temperatury pracy
-25 - 55 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Szary
Sposób montażu
Montaż ścienny/sufitowy
Materiał
Tworzywo sztuczne
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Wpusty z tyłu
Tak
Pokrywa przezroczysta
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Stopień ochrony (NEMA)
Inne
Wykonanie/rodzaj pokrywy
Inne
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 7-14mm, Długość gwintu 9mmPomiary: 30...
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 6-12mm, Długość gwintu 9mmPomiary: 26,5...
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
24 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 16-28mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
16 - 28 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
50 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 21-34,5mm, Długość gwintu 13mmPomiary:...
Dane techniczne
Do przewodów o średnicy
27 - 34.5 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
13 mm
Długość przekątnej sześciokąta
60 mm
Nominalny rozmiar gwintu metrycznego/PG
50
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
55 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250 (pozioma), Abox Pro 250 (pozioma), Abox 350, Abox Pro 350Pomiary:...
