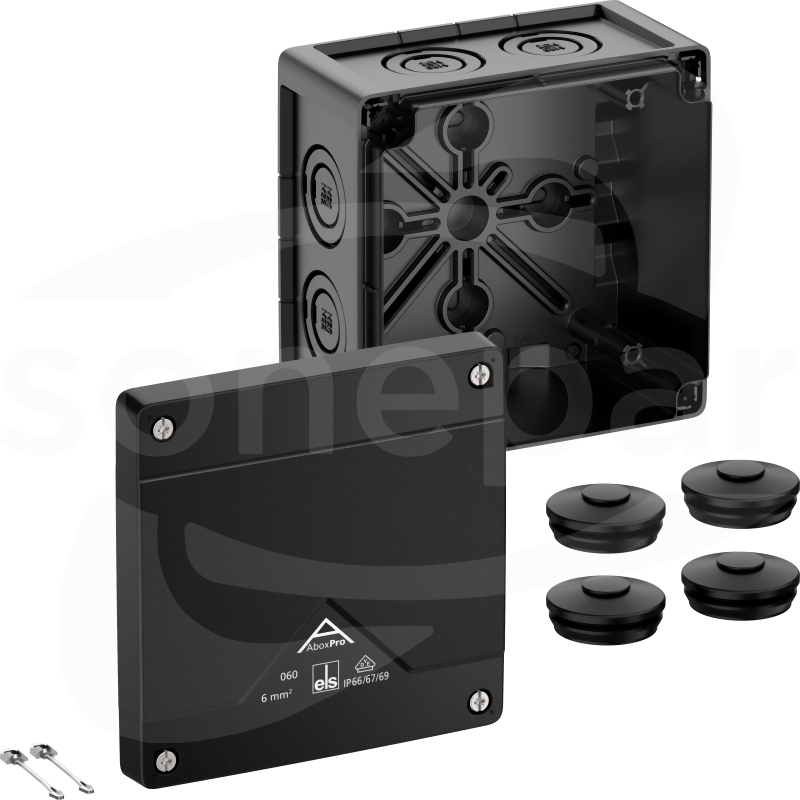

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 6mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M32, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym, czarny, Ui=1000 V AC, bez zacisków Pomiary: 127 x 127 x 75mm Dołączone akcesoria: 4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13-21mm, zabezpieczenie pokrywy zamykającej
Dane techniczne
Długość
127 mm
Głębokość
75 mm
Liczba biegunów
0
Liczba wpustów
8
Liczba zacisków na biegun
0
Maksymalny przekrój przewodu
6 mm²
Napięcie znamionowe izolacji Ui
1000 V
Numer RAL (zbliżony)
9005
Szerokość
127 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66/IP67/IP69
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Wpusty z tyłu
Tak
Pokrywa przezroczysta
Nie
Zestawialne
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Wykonanie/rodzaj pokrywy
Inne
Z odciążeniem naprężeń
Nie
Wyposażenie
Brak
Odporne na warunki atmosferyczne
Tak
Z ekranowaniem
Nie
Sposób mocowania pokrywy
Przykręcenie śrubami
Montaż w ziemi
Nie
Wykonanie przeciwwybuchowe
Nie
Podtrzymanie funkcji
Brak
Możliwość dodatkowego uszczelnienia
Nie
Rodzaj przepustu w obudowie
Przetłoczenie
Stopień ochrony (NEMA)
Inne
Masa uszczelniająca w zestawie
Nie
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, do montażu pozycyjnego i montażu podwyższonego maks. 6 zacisków Wago 221-413 w skrzynkach rozgałęźnych Abox / Abox Pro 060 od 2024 rokuPomiary:...
Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., Zacisk śrubowy dla Abox/Abox Pro 060, 5-bieg.-6mm², In = 41 A, akceptowalne przekroje do zacisku na biegun: 4 x 1,5mm², 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 2 x 10mm² Cu sztywny...
Dane techniczne
Głębokość
23 mm
Liczba biegunów
5
Liczba zacisków na biegun
2
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Prąd znamionowy In
41 A
Szerokość
98 mm
Wysokość
32 mm
Zakres temperatur pracy
85 - 85 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Szyna znormalizowana wg DIN EN 60715, 35 x 7,5mm, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024 roku., do Abox / Abox Pro 060Pomiary: 35 x 95 x 7,5mm
Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5mm, szara, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., do Abox / Abox Pro 060Pomiary: 94 x 94 x 2,5mm
Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o szerokości 7mm i siatkowych korytach kablowych za pomocą uchwytu Schnabl GTH 9001. Ze śrubą z łbem walcowym 4 x 12, materiał PA6 szary, Pomiary: 17 x 30 x 14mm
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025/2 (pozioma), Abox 060, Abox 100, Abox Pro 040, Abox Pro 060, Abox...
