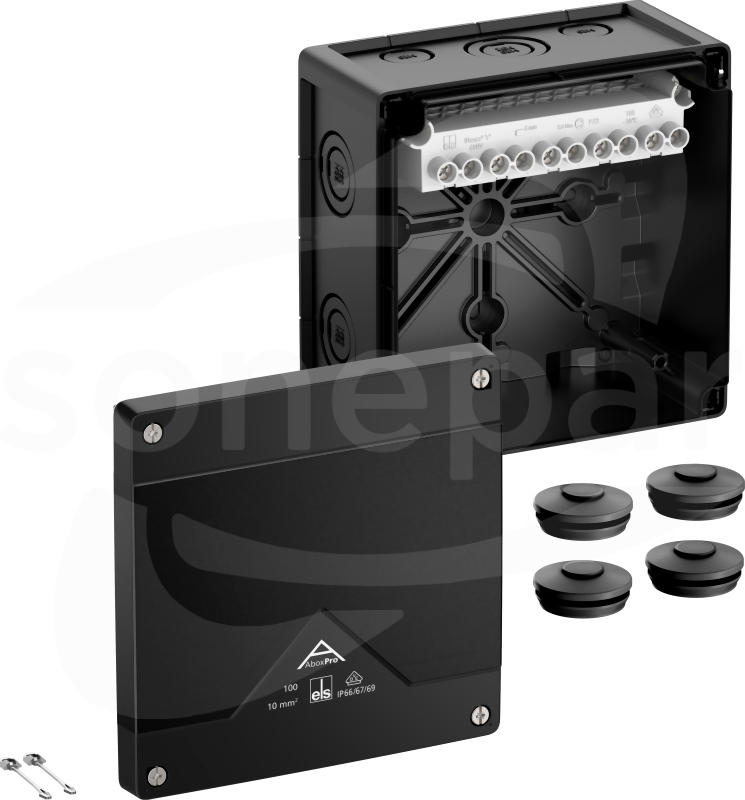

Abox Pro 100-10mm2 sw NOWY 152x152x85 IP69 czarny Skrzynka rozgałęźnaSPELSBERG

files/fotob/2086065.jpg.
Abox Pro 100-10mm2 sw NOWY 152x152x85 IP69 czarny Skrzynka rozgałęźna
Porównaj
Abox Pro 100-10mm2 sw NOWY 152x152x85 IP69 czarny Skrzynka rozgałęźna
Informacje podstawowe
Producent:
SPELSBERG
Produkty z serii:
Nr Katalogowy:
41002001
Kod EAN:
4013902663972
Symbol Sonepar:
P10163190
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 10mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym, czarny, Ui=690 V AC, In=57 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 10mm², akceptowalne przekroje do zacisku na biegun: 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 4 x 10mm², 2 x 16mm² Cu sztywny / elastyczny z tuleją końcową żyły
Pomiary: 152 x 152 x 85mm
Dołączone akcesoria: 4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13-21mm, zabezpieczenie pokrywy zamykającej

Dane techniczne

Długość
152 mm
Głębokość
85 mm
Liczba biegunów
5
Liczba wpustów
12
Liczba zacisków na biegun
2
Maksymalny przekrój przewodu
10 mm²
Napięcie znamionowe izolacji Ui
690 V
Numer RAL (zbliżony)
9005
Szerokość
152 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66/IP67/IP69
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Sposób mocowania pokrywy
Przykręcenie śrubami
Zestawialne
Nie
Montaż w ziemi
Nie
Podtrzymanie funkcji
Brak
Z odciążeniem naprężeń
Nie
Możliwość dodatkowego uszczelnienia
Nie
Rodzaj przepustu w obudowie
Przetłoczenie
Masa uszczelniająca w zestawie
Nie
Z ekranowaniem
Nie
Wyposażenie
Zacisk śrubowy
Plombowane
Tak
Wykonanie przeciwwybuchowe
Nie
Montaż pod wodą
Nie
Wpusty z tyłu
Tak
Pokrywa przezroczysta
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Stopień ochrony (NEMA)
Inne
Wykonanie/rodzaj pokrywy
Inne
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Nie
Odporne na warunki atmosferyczne
Tak
Do stref zagrożonych wybuchem gazu
Brak

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz
Certyfikat
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Certyfikat
Format: pdf
Pobierz
Certyfikat
Format: pdf
Pobierz
Certyfikat
Format: pdf
Pobierz
Certyfikat
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
