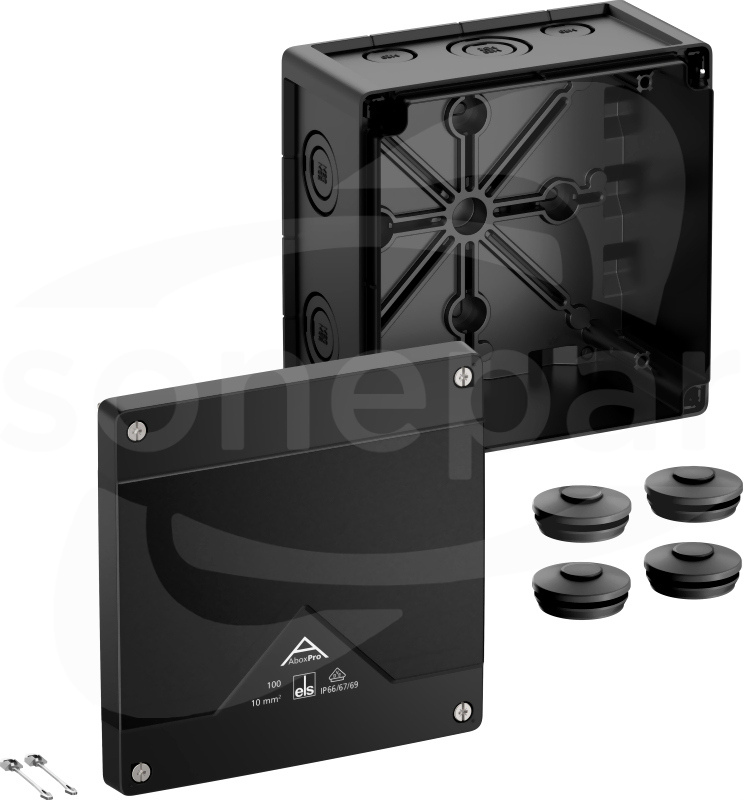

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 10mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym, czarny, Ui=1000 V AC, bez zacisków Pomiary: 152 x 152 x 85mm Dołączone akcesoria: 4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13-21mm, zabezpieczenie pokrywy zamykającej
Dane techniczne
Długość
152 mm
Głębokość
85 mm
Liczba biegunów
0
Liczba wpustów
12
Liczba zacisków na biegun
0
Maksymalny przekrój przewodu
10 mm²
Napięcie znamionowe izolacji Ui
1000 V
Numer RAL (zbliżony)
9005
Szerokość
152 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66/IP67/IP69
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Wpusty z tyłu
Tak
Zestawialne
Nie
Pokrywa przezroczysta
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z odciążeniem naprężeń
Nie
Wykonanie/rodzaj pokrywy
Inne
Wyposażenie
Brak
Odporne na warunki atmosferyczne
Tak
Z ekranowaniem
Nie
Sposób mocowania pokrywy
Przykręcenie śrubami
Wykonanie przeciwwybuchowe
Nie
Montaż w ziemi
Nie
Podtrzymanie funkcji
Brak
Możliwość dodatkowego uszczelnienia
Nie
Rodzaj przepustu w obudowie
Przetłoczenie
Stopień ochrony (NEMA)
Inne
Masa uszczelniająca w zestawie
Nie
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków szeregowych typu Wago 2006-1201 6mm² w skrzynkach rozgałęźnych Abox / Abox Pro...
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, do montażu pozycyjnego i montażu podwyższonego maks. 6 zacisków Wago 221-613 w skrzynkach rozgałęźnych Abox / Abox Pro 100 od 2024 rokuPomiary:...
Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 100, 5-bieg.-10², In = 57 A, akceptowalne przekroje do zacisku na biegun: 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 4 x 10mm², 2...
Dane techniczne
Głębokość
25 mm
Liczba biegunów
5
Liczba zacisków na biegun
2
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 10 mm²
Prąd znamionowy In
57 A
Szerokość
124 mm
Wysokość
39 mm
Zakres temperatur pracy
85 - 85 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Szyna znormalizowana wg DIN EN 60715, 35 x 7,5mm, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024 roku., do Abox / Abox Pro 100Pomiary: 35 x 120 x 7,5mm
Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5mm, szara, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., do Abox / Abox Pro 100Pomiary: 120 x 120 x 2,5mm
Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o szerokości 7mm i siatkowych korytach kablowych za pomocą uchwytu Schnabl GTH 9001. Ze śrubą z łbem walcowym 4 x 12, materiał PA6 szary, Pomiary: 17 x 30 x 14mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, czarny(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 9-16mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
9 - 16 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
31.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Numer RAL
9005
Skok gwintu
1.5 mm
Szerokość klucza
28 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Czarny
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025/2 (pozioma), Abox 060, Abox 100, Abox Pro 040, Abox Pro 060, Abox...
