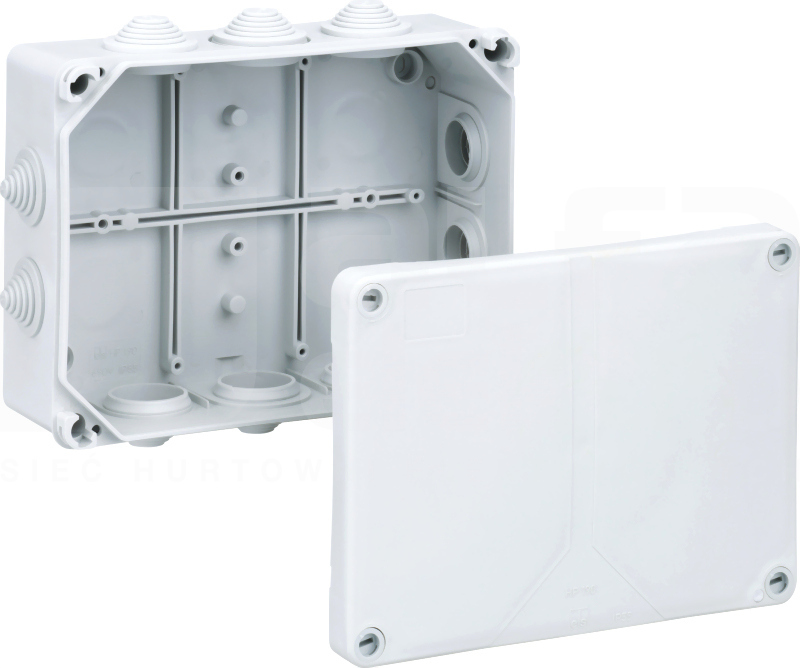

Skrzynka rozgałęźna, ze stopniem ochrony IP55, Przekrój znamionowy 16mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Złączka stożkowa, M25/M32/M40, Zakres uszczelnienia 13-26,5mm, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych, szary, bez zacisków Pomiary: 199 x 149 x 77mm
Dane techniczne
Długość
149 mm
Głębokość
77 mm
Liczba biegunów
0
Liczba wpustów
14
Liczba zacisków na biegun
0
Maksymalny przekrój przewodu
10 mm²
Napięcie znamionowe izolacji Ui
690 V
Numer RAL (zbliżony)
7035
Szerokość
199 mm
Zakres temperatury pracy
-25 - 40 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Prostokątny
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP55
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Wpusty z tyłu
Tak
Zestawialne
Nie
Wykonanie/rodzaj pokrywy
Inne
Do stref zagrożonych wybuchem pyłu
Brak
Z odciążeniem naprężeń
Nie
Masa uszczelniająca w zestawie
Nie
Wyposażenie
Brak
Odporne na warunki atmosferyczne
Tak
Z ekranowaniem
Nie
Montaż w ziemi
Nie
Sposób mocowania pokrywy
Przykręcenie śrubami
Wykonanie przeciwwybuchowe
Nie
Do rur o średnicy
25 mm
Podtrzymanie funkcji
Brak
Rodzaj przepustu w obudowie
Membrana stopniowego cięcia
Pokrywa
Nieprzezroczyste
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Szyna znormalizowana wg DIN EN 60715, 35 x 7,5mm, wraz ze śrubami mocującymi, dla TK 1309, TK 1313 i Abox/Abox-i 100, długość 106mmPomiary: 35 x 106,0 x 7,5mm
Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości ścian od 1,5-4,0mm, szary, Zakres uszczelnienia 9-18,5mmPomiary: 29,5 x 29,5 x 22,6mm
Dane techniczne
Do ściany o grubości
1.5 - 4.5 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 9-17mmPomiary: 29,7 x 29,7 x 13,6mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o szerokości 7mm i siatkowych korytach kablowych za pomocą uchwytu Schnabl GTH 9001. Ze śrubą z łbem walcowym 4 x 12, materiał PA6 szary, Pomiary: 17 x 30 x 14mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 9-16mm, Długość gwintu 11mmPomiary: 31,5...
Dane techniczne
Do przewodów o średnicy
9 - 16 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
31.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, czarny(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 9-16mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
9 - 16 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
31.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Numer RAL
9005
Skok gwintu
1.5 mm
Szerokość klucza
28 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Czarny
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 16-28mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
16 - 28 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
50 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, czarny(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 16-28mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
16 - 28 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
50 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Numer RAL
9005
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Czarny
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4mm, szary, Zakres uszczelnienia 5-21mmPomiary: 30 x 30 x 19mm
Dane techniczne
Do ściany o grubości
1.5 - 4.5 mm
Numer RAL
7035
Zakres średnic przewodów możliwych do uszczelnienia
Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4mm, szary, Zakres uszczelnienia 13-34mmPomiary: 45 x 45 x 24mm
Dane techniczne
Do ściany o grubości
1.5 - 4.5 mm
Numer RAL
7035
Zakres średnic przewodów możliwych do uszczelnienia

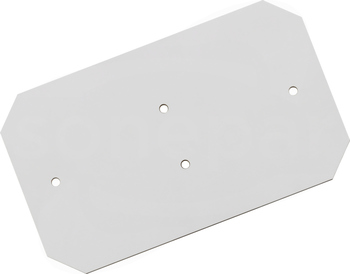

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5mm, wraz ze śrubami mocującymi, szara, TK PS / TK PC 1811Pomiary: 150 x 90 x 2,5mm
Zaślepki z zamkniętą membraną uszczelniającą. Niezbędne w przypadku połączenia DAL 1/DAL 2 jeden za drugim, do ścianek o grubości 1,5–4,0 mm, Pomiary: 29,5 x 29,5 x 14,1 mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Zakres średnic przewodów możliwych do uszczelnienia
Nypel uszczelniający, IP54, M_ x 1,5mm z otwartą membraną uszczelniającą, szary, Zakres uszczelnienia 9-16mm, Długość gwintu 12mmPomiary: 29,5 x 29,5 x 22mm
Dane techniczne
Do ściany o grubości
1 - 11 mm
Numer RAL
7035
Zakres średnic przewodów możliwych do uszczelnienia
