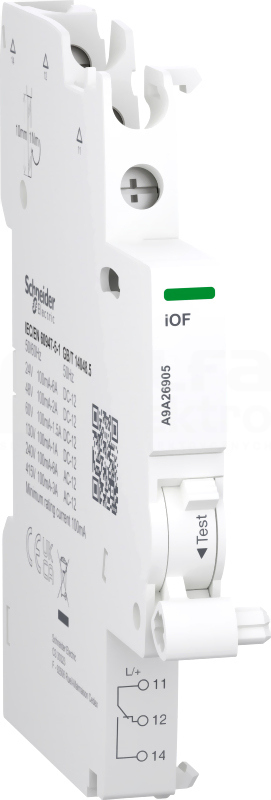

Jest to modułowy styk pomocniczy OF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia. W sieci AC prąd znamionowy (ln) wynosi od 100mA do 6A przy częstotliwości roboczej od 50Hz do 60Hz przy 240VAC oraz od 100mA do 3A przy częstotliwości roboczej od 50Hz do 60Hz przy 415VAC. W sieci DC prąd znamionowy (ln) zaczyna się od 100mA przy 24VDC do 130VDC. Wzrasta do 6A przy 24VDC, 2A przy 48VDC, 1.5A przy 60VDC i 1A przy 130VDC. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych lub budynkach. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych lub budynkach. iOF jest używany jako skrócona nazwa urządzenia lub kod zgodności. Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie 2 sztywnych drutów miedzianych. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 86 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -35°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i GB/T 14048.5. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.1 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Wyłącznik nadprądowy serii iC60N, o numerze A9F07116, iC60N-C16-1, 1-biegunowy (jednobiegunowy), 16A, charakterystyka C, wytrzymałość zwarciowa 10kA, zapewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C6-1 C 6A 1-biegunowy ,o numerze A9F07106. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Opt yczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
6 A
Stopień zanieczyszczenia
3
Straty mocy
1.3 W
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten Acti9 iC60H to wielostandardowy miniaturowy wyłącznik niskiego napięcia (MCB) z podwójnymi zaciskami tunelowymi. Jest to wyłącznik automatyczny 2P z 2 chronionymi biegunami, prądem znamionowym 10A i krzywą zadziałania C. Znamionowa zdolność wyłączania zwarć wzrasta do 30 kA przy 220VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C16-2 C 16A 2-biegunowy ,o numerze A9F07216. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C10-3 C 10A 3-biegunowy ,o numerze A9F07310. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C16-3 C 16A 3-biegunowy ,o numerze A9F07316. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F03116, iC60N-B16-1, 1-biegunowy (jednobiegunowy), 20A, charakterystyka B, wytrzymałość zwarciowa 6kA, z apewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04110, iC60N-C10-1, 1-biegunowy (jednobiegunowy), 10A, charakterystyka C, wytrzymałość zwarciowa 6kA, z apewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04104, iC60N-C4-1, 1-biegunowy (jednobiegunowy), 4A, charakterystyka C, wytrzymałość zwarciowa 6kA, zap ewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
4 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy ,o numerze A9F04610. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60N-C13-1N C 13A 1N-biegunowy ,o numerze A9F04613. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
13 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04210, iC60N-C10-2, 2-biegunowy (dwubiegunowy), 6A, charakterystyka C, wytrzymałość zwarciowa 6kA, zape wnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04202, iC60N-C2-2, 2-biegunowy (dwubiegunowy), 2A, charakterystyka C, wytrzymałość zwarciowa 6kA, zapew nia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
2 A
Stopień zanieczyszczenia
3
Straty mocy
1.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F03316, iC60N-B16-3, 3-biegunowy (trójbiegunowy), 16A, charakterystyka B, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04310, iC60N-C10-3, 3-biegunowy (trójbiegunowy), 10A, charakterystyka C, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04316, iC60N-C16-3, 3-biegunowy (trójbiegunowy), 16A, charakterystyka C, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60N-C16-3N C 16A 3N-biegunowy ,o numerze A9F04716. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
4
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z21225, iID-25-2-30-A, 2-biegunowy, prąd znamionowy 25A, czułość 30 mA, typ A Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z21240, iID-40-2-30-A, 2-biegunowy, prąd znamionowy 40A, czułość 30 mA, typ A Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów...
Wyłącznik różnicowoprądowy iID-63-4-30-A 63A 4-biegunowy 30mA typ A ,o numerze A9Z21463 Podwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego...
Kontakt z hurtowniami
