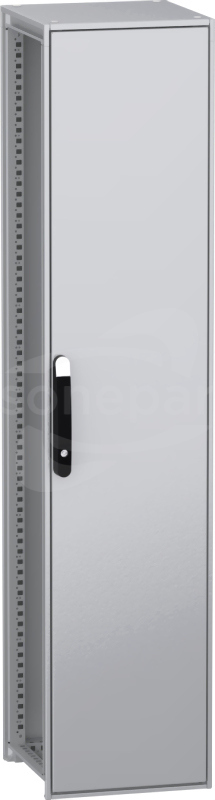

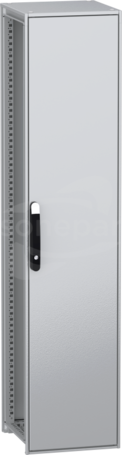

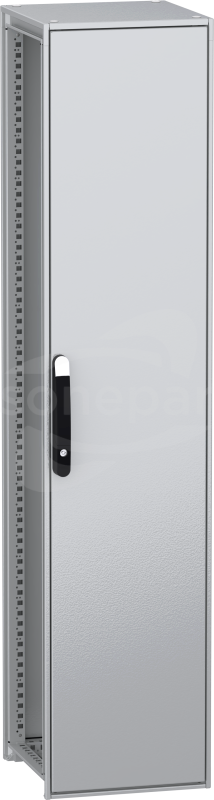

PanelSeT SFN to wolnostojąca, modułowa obudowa ze stali zdekarbonizowej dla różnych zastosowań. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną redukcją emisji CO2. Jej nominalna wysokość, szerokość i głębokość wynoszą odpowiednio 1800 mm, 400 mm i 400 mm. Rama i wsporniki obudowy wykonane są z galwanizowanej stali, co zapewnia jej trwałość. Drzwi i panele wykonane są z blachy stalowej, a uchwyt z poliamidu 6 z dodatkiem 30% włókna szklanego. Epoksydowo-poliestrowa powłoka proszkowa zapewnia gładki wygląd. Obudowa ma kolor szary (RAL 7035) z czarnym (RAL 9005) uchwytem. Jedne pełne drzwi, jeden panel tylny, jeden dach. Stopień otwarcia drzwi wynosi do 120 stopni, co oznacza, że mogą być otwierane z dowolnej strony. Drzwi są wyposażone w czteropunktowy zamek z klamką, który ma 5 mm wkładkę z podwójnym prętem dla bezpieczeństwa. Obudowa posiada stopień ochrony IP55, co czyni ją odporną na przedostawanie się pyłu, wody i oleju. Jest również odporna na uderzenia, z klasą ochrony mechanicznej IK10. Dostęp z tyłu, z przodu i z boku zapewnia wygodną obsługę
Dane techniczne
Głębokość
400 mm
Liczba drzwi
1
Liczba zamków
1
Numer RAL
7035
Szerokość
400 mm
Wysokość
1800 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
0 N [60 kg]
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
0 N [1500 kg]
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
0 N [300 kg/m2, max 600 kg when assembled in rearest position, otherwise max 500 kg]
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
304 W [Not wall around the enclosure]
Kolor
Szary
Materiał
Stal
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Montaż słupowy
Nie
Odporność udarowa
IK10
Wolnostojący
Nie
Montaż ścienny
Nie
Stopień ochrony (NEMA)
Inne
Do montażu na zewnątrz
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Tak
Płyta montażowa z regulowaną głębokością
Nie
Z drzwiami
Tak
Dach skośny
Nie
Model stojący przyścienny
Tak
Z drzwiami przeszklonymi
Nie
Montaż wnękowy
Nie
Model narożny
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
