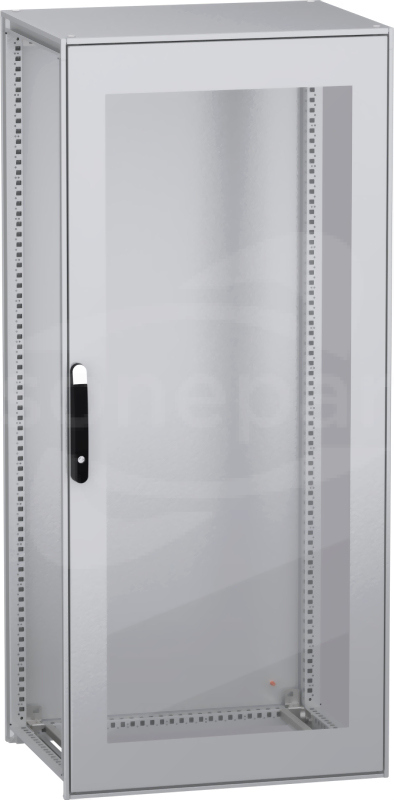

PanelSeT SFN to wolnostojąca, modułowa obudowa ze stali zdekarbonizowej dla różnych zastosowań. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną redukcją emisji CO2. Jej nominalna wysokość, szerokość i głębokość wynoszą odpowiednio 1800 mm, 800 mm i 600 mm. Rama i wsporniki obudowy wykonane są z galwanizowanej stali, co zapewnia jej trwałość. Drzwi wykonane są z blachy stalowej i szkła Securit, a panele z blachy stalowej, natomiast uchwyt z poliamidu 6 z dodatkiem 30% włókna szklanego. Epoksydowo-poliestrowa powłoka proszkowa zapewnia gładki wygląd. Obudowa ma kolor szary (RAL 7035) z czarnym (RAL 9005) uchwytem. Jedne przeszklone drzwi, jeden panel tylny, jeden dach, dwie szyny przesuwne i jeden zestaw szybko mocujących wsporników płyty montażowej. Stopień otwarcia drzwi wynosi do 120 stopni, co oznacza, że mogą być otwierane z dowolnej strony. Drzwi są wyposażone w czteropunktowy zamek z klamką, który ma 5 mm wkładkę z podwójnym prętem dla bezpieczeństwa. Obudowa posiada stopień ochrony IP55, co czyni ją odporną na przedostawanie się pyłu, wody i oleju. Jest również odporna na uderzenia, z klasą ochrony mechanicznej IK08. Dostęp z tyłu, z przodu i z boku zapewnia wygodną obsługę
Dane techniczne
Głębokość
600 mm
Liczba drzwi
1
Liczba zamków
1
Numer RAL
7035
Szerokość
800 mm
Wysokość
1800 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
0 N [0kg]
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
0 N [1500 kg]
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
0 N [300 kg/m2, max 600 kg when assembled in rearest position, otherwise max 500 kg]
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
706 W [Not wall around the enclosure]
Kolor
Szary
Materiał
Stal
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Odporność udarowa
IK08
Montaż słupowy
Nie
Wolnostojący
Nie
Montaż ścienny
Nie
Stopień ochrony (NEMA)
Inne
Do montażu na zewnątrz
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Tak
Z drzwiami
Tak
Z drzwiami przeszklonymi
Tak
Dach skośny
Nie
Model stojący przyścienny
Tak
Montaż wnękowy
Nie
Model narożny
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Spacial SF/SM single chassis coupling set. 1799 x 600 mm. Multi-purpose coupling kit. Mounting in front of enclosure. 240 modules of 18 mm. Steel made. Grey RAL 7035. 2 horizontal crossbars, 2 vertical uprights and fixing elements included
Ocynkowana, pełna płyta montażowa firmy Schneider Electric o numerze katalogowym NSYMP188 i wymiarach 1800x800mm. Płyta jest kompatybilna z obudowami z serii PanelSeT SM oraz PanelSeT SF. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej...
Jest to zestaw śrub oczkowych M12 odpowiednich dla obudów elektrycznych PanelSeT SFN, PanelSeT SF i PrismaSeT. Produkt jest wykonany ze stali ocynkowanej. Jest on przeznaczony do przykręcenia bezpośrednio do konstrukcji obudowy, w osi słupków. Maksymalne obciążenie wynosi 1360 kg pod kątem 90º...

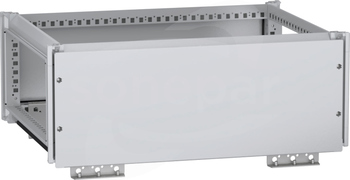

Górna komora szyny głównej to akcesorium do dystrybucji zasilania, którą można zamontować na wolnostojącej, modułowej obudowie PanelSeT SFN wykonanej ze stali dekarbonizowanej. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną...
