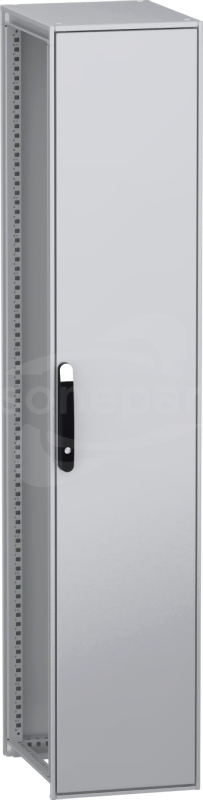

PanelSeT SFN to wolnostojąca, modułowa obudowa ze stali zdekarbonizowej dla różnych zastosowań. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną redukcją emisji CO2. Jej nominalna wysokość, szerokość i głębokość wynoszą odpowiednio 2000 mm, 400 mm i 500 mm. Rama i wsporniki obudowy wykonane są z galwanizowanej stali, co zapewnia jej trwałość. Drzwi i panele wykonane są z blachy stalowej, a uchwyt z poliamidu 6 z dodatkiem 30% włókna szklanego. Epoksydowo-poliestrowa powłoka proszkowa zapewnia gładki wygląd. Obudowa ma kolor szary (RAL 7035) z czarnym (RAL 9005) uchwytem. Jedne pełne drzwi, jeden panel tylny, jeden dach. Stopień otwarcia drzwi wynosi do 120 stopni, co oznacza, że mogą być otwierane z dowolnej strony. Drzwi są wyposażone w czteropunktowy zamek z klamką, który ma 5 mm wkładkę z podwójnym prętem dla bezpieczeństwa. Obudowa posiada stopień ochrony IP55, co czyni ją odporną na przedostawanie się pyłu, wody i oleju. Jest również odporna na uderzenia, z klasą ochrony mechanicznej IK10. Dostęp z tyłu, z przodu i z boku zapewnia wygodną obsługę
Dane techniczne
Głębokość
500 mm
Liczba drzwi
1
Liczba zamków
1
Numer RAL
7035
Szerokość
400 mm
Wysokość
2000 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
0 N [60 kg]
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
0 N [1500 kg]
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
0 N [300 kg/m2, max 600 kg when assembled in rearest position, otherwise max 500 kg]
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
388 W [Not wall around the enclosure]
Kolor
Szary
Materiał
Stal
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Odporność udarowa
IK10
Montaż słupowy
Nie
Wolnostojący
Nie
Stopień ochrony (NEMA)
Inne
Montaż ścienny
Nie
Do montażu na zewnątrz
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Tak
Płyta montażowa z regulowaną głębokością
Nie
Z drzwiami
Tak
Dach skośny
Nie
Z drzwiami przeszklonymi
Nie
Model stojący przyścienny
Tak
Montaż wnękowy
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Jest to zestaw śrub oczkowych M12 odpowiednich dla obudów elektrycznych PanelSeT SFN, PanelSeT SF i PrismaSeT. Produkt jest wykonany ze stali ocynkowanej. Jest on przeznaczony do przykręcenia bezpośrednio do konstrukcji obudowy, w osi słupków. Maksymalne obciążenie wynosi 1360 kg pod kątem 90º...

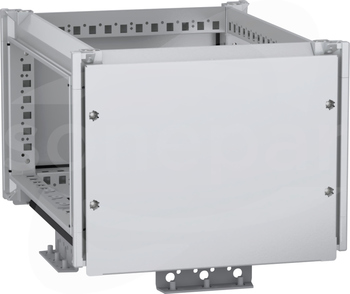

Górna komora szyny głównej to akcesorium do dystrybucji zasilania, którą można zamontować na wolnostojącej, modułowej obudowie PanelSeT SFN wykonanej ze stali dekarbonizowanej. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną...
