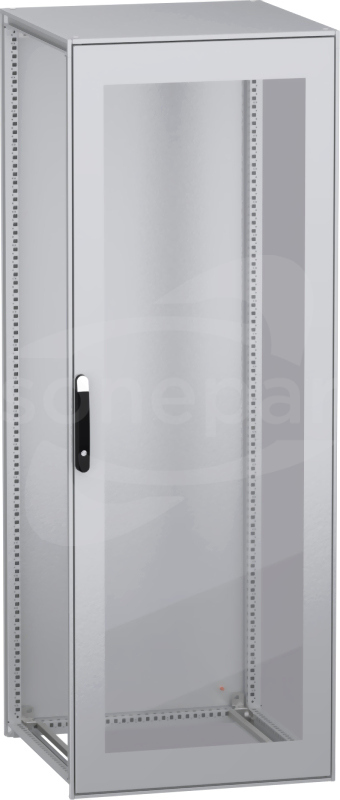

PanelSeT SFN to wolnostojąca, modułowa obudowa ze stali zdekarbonizowej dla różnych zastosowań. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną redukcją emisji CO2. Jej nominalna wysokość, szerokość i głębokość wynoszą odpowiednio 2200 mm, 800 mm i 800 mm. Rama i wsporniki obudowy wykonane są z galwanizowanej stali, co zapewnia jej trwałość. Drzwi wykonane są z blachy stalowej i szkła Securit, a panele z blachy stalowej, natomiast uchwyt z poliamidu 6 z dodatkiem 30% włókna szklanego. Epoksydowo-poliestrowa powłoka proszkowa zapewnia gładki wygląd. Obudowa ma kolor szary (RAL 7035) z czarnym (RAL 9005) uchwytem. Jedne przeszklone drzwi, jeden panel tylny, jeden dach, dwie szyny przesuwne i jeden zestaw szybko mocujących wsporników płyty montażowej. Stopień otwarcia drzwi wynosi do 120 stopni, co oznacza, że mogą być otwierane z dowolnej strony. Drzwi są wyposażone w czteropunktowy zamek z klamką, który ma 5 mm wkładkę z podwójnym prętem dla bezpieczeństwa. Obudowa posiada stopień ochrony IP55, co czyni ją odporną na przedostawanie się pyłu, wody i oleju. Jest również odporna na uderzenia, z klasą ochrony mechanicznej IK08. Dostęp z tyłu, z przodu i z boku zapewnia wygodną obsługę
Dane techniczne
Głębokość
800 mm
Liczba drzwi
1
Liczba zamków
1
Numer RAL
7035
Szerokość
800 mm
Wysokość
2200 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
0 N [0kg]
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
0 N [1500 kg]
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
0 N [300 kg/m2, max 600 kg when assembled in rearest position, otherwise max 500 kg]
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
973 W [Not wall around the enclosure]
Kolor
Szary
Materiał
Stal
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Odporność udarowa
IK08
Montaż słupowy
Nie
Wolnostojący
Nie
Stopień ochrony (NEMA)
Inne
Montaż ścienny
Nie
Do montażu na zewnątrz
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Tak
Z drzwiami przeszklonymi
Tak
Z drzwiami
Tak
Dach skośny
Nie
Model stojący przyścienny
Tak
Montaż wnękowy
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Spacial SF/SM standard mounting plate. 2199 x 800 mm. Equipped with a perimeter reinforcement rib. Max. Load 600 kg if positioned in the rear, 500 kg if positioned in the middle of Enclosure. Galvanized sheet steel. Fixing mode by brackets
Jest to zestaw śrub oczkowych M12 odpowiednich dla obudów elektrycznych PanelSeT SFN, PanelSeT SF i PrismaSeT. Produkt jest wykonany ze stali ocynkowanej. Jest on przeznaczony do przykręcenia bezpośrednio do konstrukcji obudowy, w osi słupków. Maksymalne obciążenie wynosi 1360 kg pod kątem 90º...
Dwa stalowe panele boczne przeznaczone do montażu w wolnostojącej, modułowej obudowie PanelSeT SFN ze stali dekarbonizowanej do różnych zastosowań. Ich nominalna wysokość i głębokość wynoszą odpowiednio 2200 mm i 800 mm. Panele wykonane są z blachy stalowej. Powłoka proszkowa epoksydowo-poliestrowa...

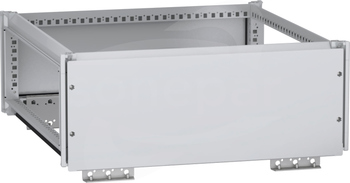

Górna komora szyny głównej to akcesorium do dystrybucji zasilania, którą można zamontować na wolnostojącej, modułowej obudowie PanelSeT SFN wykonanej ze stali dekarbonizowanej. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną...
Spacial SF intermediate mounting plate. 2200 mm. Multi-purpose application. Mounting accessory. Fixing mode by fixing element. Galvanised steel. Set of 1
Zamknięcie na kłódkę jest akcesorium blokującym, które można zamontować we wszystkich uchwytach wolnostojących obudów PanelSeT SFN i PanelSeT SM. Zestaw zawiera jeden uchwyt, śrubę do kłódki z otworem 7,5 mm i śrubę mocującą
Spacial SF plain cable gland plate. 800 x 800 mm. Multi-purpose, cable management accessory. Fixed by clips. Mounting on enclosure bottom. Plain cable entry. Galvanised steel. Thickness 1.5 mm. Plate and fixing elements incl
Spacial SF 2 entries cable gland plate. 800 x 800 mm. Multi-purpose, cable management accessory. Fixed by clips. Mounting on enclosure bottom. 2 cable entries. Galvanised steel. Thickness 1.5 mm. Plate and fixing elements incl. Polyurethane adhesive gasket with cross-section of 15 x 25 mm incl
Spacial SF 1 entry cable gland plate. 800 x 800 mm. Multi-purpose, cable management accessory. Fixed by clips. Mounting on enclosure bottom. 1 cable entry. Galvanised steel. Thickness 1.5 mm. Plate and fixing elements incl. Self extinguishing polyurethane adhesive gasket with cross-section of 15 x 25...
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF8100 i wymiarach 100x 800mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 2 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Zwykłe boczne panele cokołowe do obudów PanelSeT, PanelSeT i PrismaSeT. Produkt wykonany ze stali giętej. Nadaje się do obudów o nominalnej głębokości 800 mm i wysokości 100 mm. Zestaw zawiera 4 osłony narożne, 2 boczne i elementy mocujące. Kolor szary RAL7022. Stopień ochrony IP30 (kompletny...
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPFV8100 i wymiarach 100x 800mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 4 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Jest to zestaw wsporników ściennych do mocowania obudowy na ścianie i zapobiegania jej przewróceniu. Produkt jest kompatybilny z obudowami PanelSeT SFN i Spacial SF. Wykonany jest ze stali ocynkowanej. Są one przeznaczone do montażu za pomocą śrub montażowych na dachu. Zestaw zawiera 2 wsporniki...
Spacial SF/SM heavy duty vertical rails. 2200 mm. For fixing of chassis and cross rails. Height adjustable on 2.5 mm pitch (with special nuts). In zinc-plated steel and with 2 mm thickness. Set of 2
Jest to zestaw sprzęgający do obudów elektrycznych PanelSeT SFN i Spacial SF. Przeznaczony jest do łączenia obudów na boki lub na głębokość za pomocą śrub samogwintujących typu M6. Zestaw zawiera 2 płaskie złącza, 4 wsporniki, elementy mocujące i uszczelkę. Uszczelka wykonana jest z...
