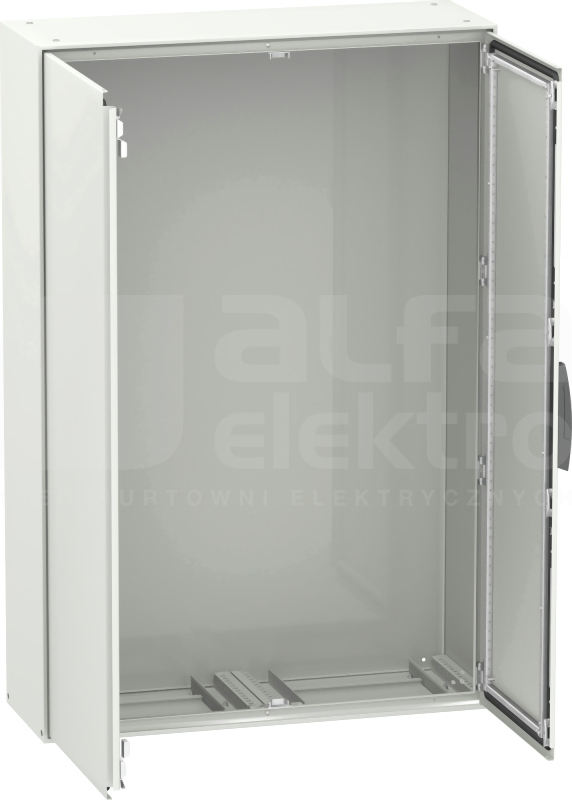

Obudowa stojąca z serii PanelSeT SM firmy Schneider Electric o numerze katalogowym NSYSM1410402DP o wymiarach 1400x 1000x 400mm. Wykonana z blachy stalowej w kolorze szarym RAL7035. Obudowa jest wyposażona w pełne podwójne drzwi oraz płytę montażową. Obudowy z serii PanelSeT SM to kompaktowe obudowa stalowa o IP55. Korpus obudowy wykonany jest jako p ojedynczy element z przyspawanym panelem tylnym oraz przednią sztywną ramą z przyspawanymi narożnikami. Szafy wyposażone są w szyny drzwiowe, których wysokość można regulować i używać do mocowania kabli oraz uchwyt o solidnej konstrukcji do łatwej aktywacji systemu blokującego, umożliwiając instalacje wkładki o dowolnym kształcie. Wkładkę też można bardzo łatwo, jedynym kliknięciem wyminięć. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2
Dane techniczne
Głębokość
400 mm
Liczba drzwi
2
Liczba otworów podłączeniowych
0
Liczba zamków
1
Numer RAL
7035
Szerokość
1000 mm
Wysokość
1400 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
588 N
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
4900 N
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
3443 N [300 kg/m2, max 500 kg]
Stojąca
Tak
Wisząca
Tak
Montaż podłogowy
Tak
Kolor
Szary
Materiał
Stal
Możliwość montażu na ścianie
Nie
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Tak
Montaż podtynkowy
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Odporność udarowa
IK10
Do montażu na zewnątrz
Nie
Montaż pośredni
Nie
Montaż słupowy
Nie
Płyta montażowa z regulowaną głębokością
Nie
Model narożny
Nie
Stopień ochrony (NEMA)
13
Montaż wnękowy
Nie
Z drzwiami przeszklonymi
Nie
Pokrywa przezroczysta
Nie
Zestawialne
Nie
Montaż powierzchniowy
Nie
Z drzwiami z wentylacją
Nie
Model stojący przyścienny
Tak
Dach skośny
Nie
Do montażu metrycznego
Tak
Wolnostojący
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Montaż ścienny
Nie
Przetłoczenia
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
