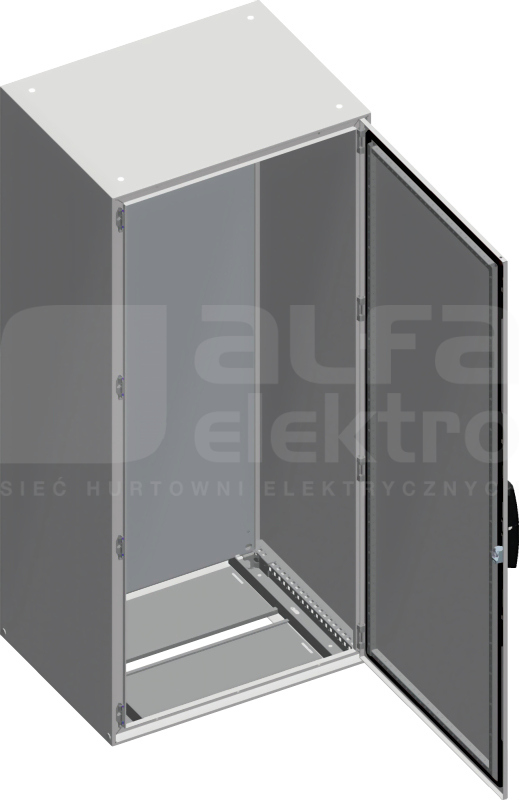

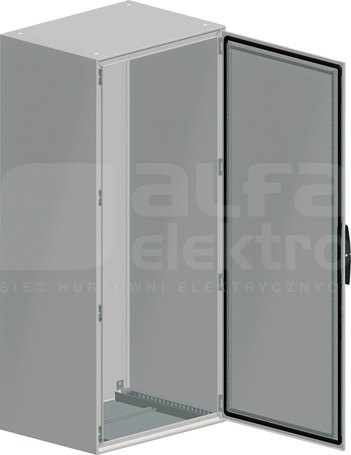

Obudowa stojąca z serii PanelSeT SM firmy Schneider Electric o numerze katalogowym NSYSM18630P o wymiarach 1800x 600x 300mm. Wykonana z blachy stalowej w kolorze szarym RAL7035. Obudowa jest wyposażona w pełne podwójne drzwi oraz płytę montażową. Obudowy z serii PanelSeT SM to kompaktowe obudowa stalowa o IP55. Korpus obudowy wykonany jest jako pojed ynczy element z przyspawanym panelem tylnym oraz przednią sztywną ramą z przyspawanymi narożnikami. Szafy wyposażone są w szyny drzwiowe, których wysokość można regulować i używać do mocowania kabli oraz uchwyt o solidnej konstrukcji do łatwej aktywacji systemu blokującego, umożliwiając instalacje wkładki o dowolnym kształcie. Wkładkę też można bar dzo łatwo, jedynym kliknięciem wyminięć. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2. wiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2
Dane techniczne
Głębokość
300 mm
Liczba drzwi
1
Liczba otworów podłączeniowych
0
Liczba zamków
1
Numer RAL
7035
Szerokość
600 mm
Wysokość
1800 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
588 N
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
4900 N
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
2502 N [300 kg/m2, max 500 kg]
Stojąca
Tak
Wisząca
Tak
Montaż podłogowy
Tak
Kolor
Szary
Materiał
Stal
Możliwość montażu na ścianie
Nie
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Tak
Montaż podtynkowy
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Montaż pośredni
Nie
Odporność udarowa
IK10
Do montażu na zewnątrz
Nie
Montaż słupowy
Nie
Model narożny
Nie
Płyta montażowa z regulowaną głębokością
Nie
Montaż wnękowy
Nie
Stopień ochrony (NEMA)
13
Pokrywa przezroczysta
Nie
Z drzwiami przeszklonymi
Nie
Montaż powierzchniowy
Nie
Zestawialne
Nie
Model stojący przyścienny
Tak
Z drzwiami z wentylacją
Nie
Dach skośny
Nie
Wolnostojący
Nie
Do montażu metrycznego
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Montaż ścienny
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)

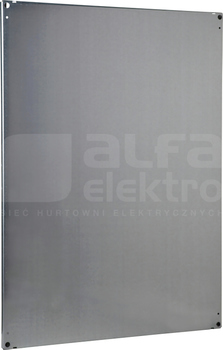

Spacial SF/SM mounting plate. H is1800 x W is600 mm. Depth is 27 mm. Multi-purpose mounting accessory. Fixing mode by brackets. Permanent permissible load is 500 kg intermediate position, 600 kg on back. Galvanised steel. 1 mounting plate, 2 sliding shoes incl

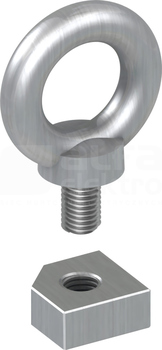

Set of M12 lifting eyebolt for Spacial SF/SFM. H is 61.5 x W is 54 x D is 26 mm. Mounting on enclosure top. Permanent permissible load 1360 kg slinging at 60°. Cast steel, galvanized surfacefinish. Set of 4 fixing nuts and 4 eyebolt

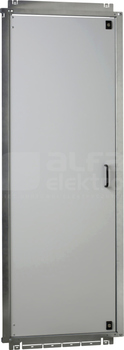

Spacial SF/SM plain internal door. 1799 x 600 mm. Multi-purpose application. Front mounting location. Maximum load 15 kg/m². 2 locks with 3 mm double bar insert system. Adjustable in depth every 25 mm. Sheet steel made. Grey RAL 7035. Door, handle, fixing elements incl
Dane techniczne
Głębokość
20 mm
Szerokość
600 mm
Wysokość
1800 mm
Wersja z drzwiami przeszklonymi
Nie
Kolor
Szary
Materiał
Stal
Model
Drzwi wewnętrzne
Stopień ochrony (IP)
IP55
Wykończenie powierzchni
Malowanie proszkowe
Stopień ochrony (NEMA)
13
Wersja drzwi z cięgnem rozłącznika
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Kieszeń na dokumenty firmy Schneider Electric o numerze katalogowym NSYDPA4. Kieszeń jest wykonana z tworzywa w kolorze RAL9001, jej wymiary to 230x247x23mm. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności...

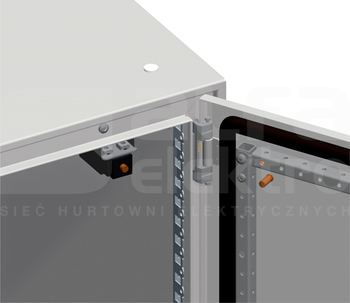

Wyłącznik drzwiowy kompatybilny z obudowami PanelSeT SM. Wyposażony w przyłącze M20 oraz styki NC + NO, 3A/240V. Przeznaczony jest to bezpośredniego montażu do obudowy. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie...

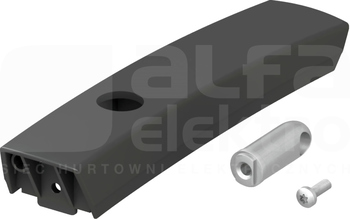

Zamknięcie na kłódkę jest akcesorium blokującym, które można zamontować we wszystkich uchwytach wolnostojących obudów PanelSeT SFN i PanelSeT SM. Zestaw zawiera jeden uchwyt, śrubę do kłódki z otworem 7,5 mm i śrubę mocującą

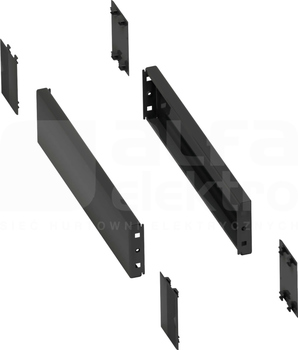

Boki cokołu firmy Schneider Electric o numerze katalogowym NSYSPS3100 i wymiarach 100x 300mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...

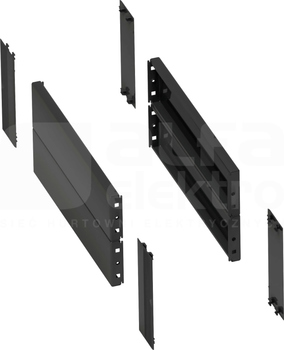

Boki cokołu firmy Schneider Electric o numerze katalogowym NSYSPS3200 i wymiarach 200x 300mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...

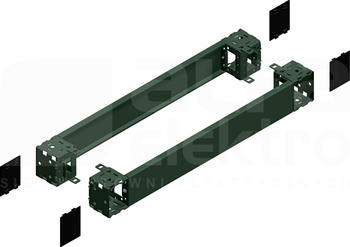

Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF6100 i wymiarach 100x 600mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 2 paneli. Materiał wykonania cokołów to składana blacha stalowa...

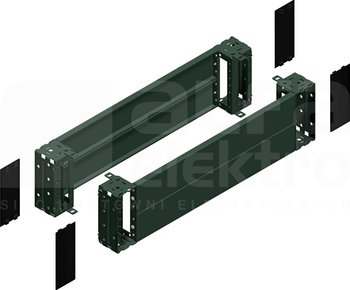

Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF6200 i wymiarach 200x 600mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 2 paneli. Materiał wykonania cokołów to składana blacha stalowa...

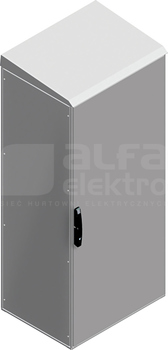

Daszek do Spacial SF/SM 600x 300mm. gama produktów: Spacial - Kategoria akcesoriów / części oddzielnych: akcesoria przeznaczone dla obudowy - Typ produktu lub komponentu : daszek, osłona - zastosowanie urządzenia: wielozadaniowy - miejsce montażu: na gorze obudowy - elementy składowe urządzenia:...

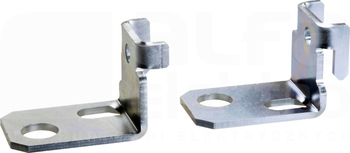

Podpora mocowania do ściany Spacial SM 2 szt.. gama produktów: Spacial - Kategoria akcesoriów / części oddzielnych: akcesoria do mocowania - zastosowanie urządzenia: wielozadaniowy - miejsce montażu: tył obudowy - ilość sztuk w zestawie: 1 sztuka

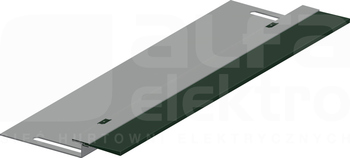

Spacial SM brush flexible cable entry gaskets. Enclosure W is600 mm. D is 34 mm. Cable management accessory. Standard cable gland plate support. Clipped fixing mode. 2 gaskets included. SM compact enclosure compatible
Spacial SF/SM standard vertical rails for fixing of chassis and cross rails. Enclosure W is1800 mm. Mounting plate fixing bracket, and upright fixing brackets support. Adjustable in height every 25 or 50 mm. Galvanized steel. Set of 2 uprights
